Barres Croisées Solo

BENCHCRAFTED

Cette cisaille est conçue pour maintenir le mors d’une pince à genoux parallèle à la jambe de l'établi. Elle se compose essentiellement de deux bras de même longueur en acier, reliés de façon mobile au centre par un axe. Les deux extrémités supérieures des bras sont (également mobiles à l’aide d’axes) reliées à la jambe de l'établi et au mors mobile de la pince à genoux. Ce mécanisme assure non seulement que le mors mobile de la pince reste parallèle à la jambe de l'établi, mais supporte également son propre poids ainsi que celui de la vis et du mors. Sa beauté réside dans sa simplicité.

La cisaille Solo est fixée à la jambe de l'établi et au mors mobile à l’aide de deux broches en acier de 9,5 mm (3/8 pouce) d'épaisseur et 204 mm (8 pouces) de longueur. Les trous nécessaires peuvent être réalisés avec précision à l’aide d’une colonne de perçage. Par conséquent, vous devriez utiliser cette cisaille si vous construisez un nouvel établi et que la jambe peut encore être travaillée avec la colonne de perçage.

Poids : 4,6 kg

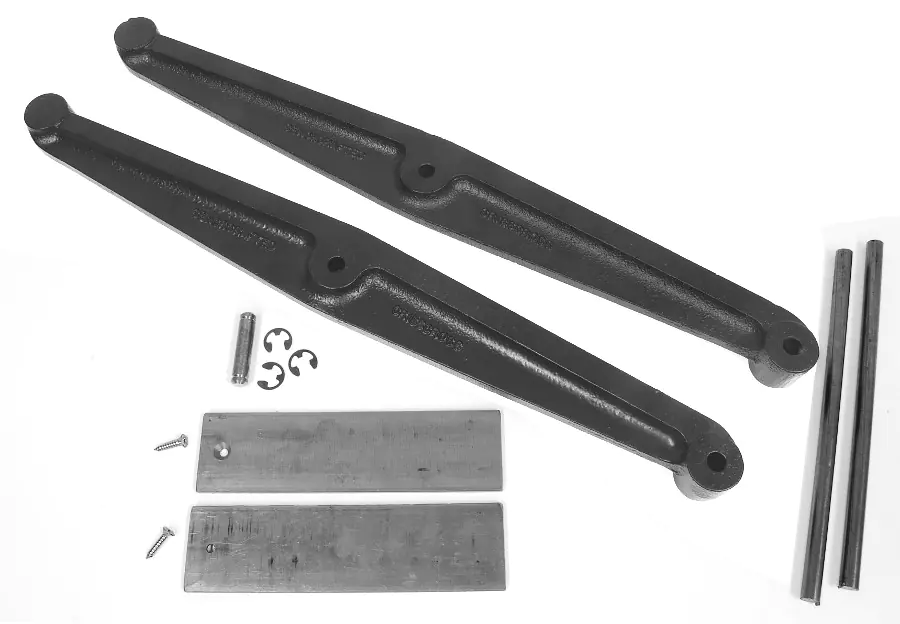

Contenu de la cisaille Solo :

• 2   bras de cisaille
• 1   axe pour relier les bras
• 3   circlips (dont un de rechange)
• 2   broches en acier de 204 mm (8 pouces) de longueur
• 2   plaques de roulement en acier de 44,5 mm (1-3/4 pouces)
• 2   vis à bois de 4,2 mm (#8)

Le mode d’emploi est le même que pour le kit de broche.

Remarques sur le montage : Outre les outils habituels pour le travail du bois nécessaires à la fabrication et au montage des pièces en bois de la pince, vous aurez besoin de quelques outils supplémentaires avec des dimensions en pouces, plutôt inhabituels en Europe continentale.

Vous aurez besoin de :

• Foret de 3/8 pouce ou 9,5 mm pour les trous des broches en acier

Avant de choisir l’une des cisailles, vous devriez lire l’original des instructions d’installation en traduction allemande.
Instructions en allemand et plan pour un établi complet en mesures métriques avec vidéos.

Encore une aide à la décision : La Crisscross Solo ne peut être recommandée qu'à ceux qui possèdent une perceuse à colonne grande et absolument précise (100% verticale et sans aucun jeu !). Cela ne peut plus être fait avec un support de perçage. Gardez à l’esprit que le trou de 9,5 mm de large pour la tige doit être percé dans la pince avant de 24 cm de large. Il doit y avoir au moins 34 cm d’espace entre le mandrin et la table de support. Le trou doit être percé des deux côtés et devrait, bien entendu, se rencontrer précisément au centre. Marquer et aligner avec précision n’est pas facile. Même si la Crisscross Retro nécessite un peu plus de travail de fraisage, elle tolère plus facilement quelques écarts que la Solo avec la tige et le perçage de 24 cm de long parfaitement vertical et perpendiculaire à la pince. La Retro est nettement plus facile à monter, même si elle est plus chère. La Crisscross Solo risque de dépasser les compétences de certains...
