CircleGuideKit™ Compas de Fraisage

MILESCRAFT

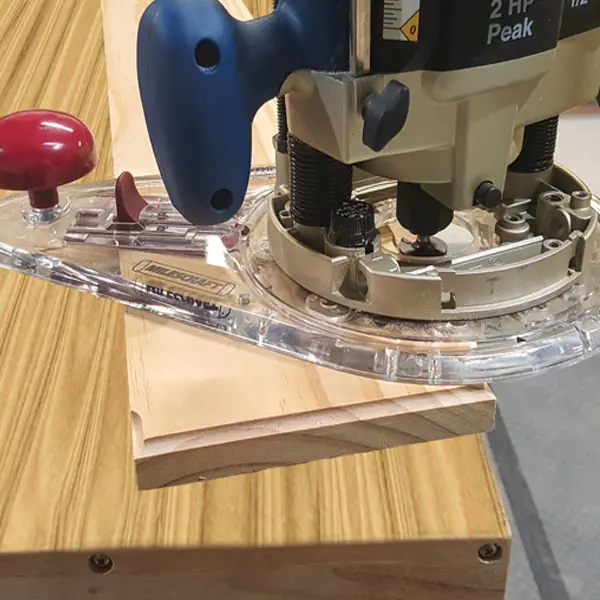

Cet ensemble offre non seulement la possibilité de fraiser facilement et rapidement des cercles petits et grands, mais il comprend également une extension de table pratique (OffsetBase™) qui empêche efficacement le basculement de la défonceuse lors du profilage des bords en augmentant la surface d’appui. Le grand bouton, positionné de manière avantageuse, améliore considérablement le guidage de la défonceuse.

Avec cette solution abordable, il n’est plus nécessaire de construire un tel dispositif, d’autant plus que l’ensemble contient tout ce dont vous avez besoin pour fraiser des cercles de diamètres allant de 38 à 1320 mm.

La plaque de base TurnLock™ est montée à la place de la plaque de base originale de la défonceuse et permet un changement rapide entre le compas de fraisage et l’OffsetBase™. Si les fentes existantes ne permettent pas une fixation précise de la défonceuse, elles peuvent être élargies ou des trous supplémentaires peuvent être ajoutés.

Les défonceuses montées sur la plaque de base TurnLock™ peuvent être rapidement transférées sans outils vers d’autres dispositifs MILESCRAFT, tels que le PantographPRO™ ou le SignPRO™. Pour ce faire, il suffit d’appuyer sur le mécanisme de déverrouillage avec le pouce, permettant ainsi de retirer la plaque de base du verrouillage à baïonnette.

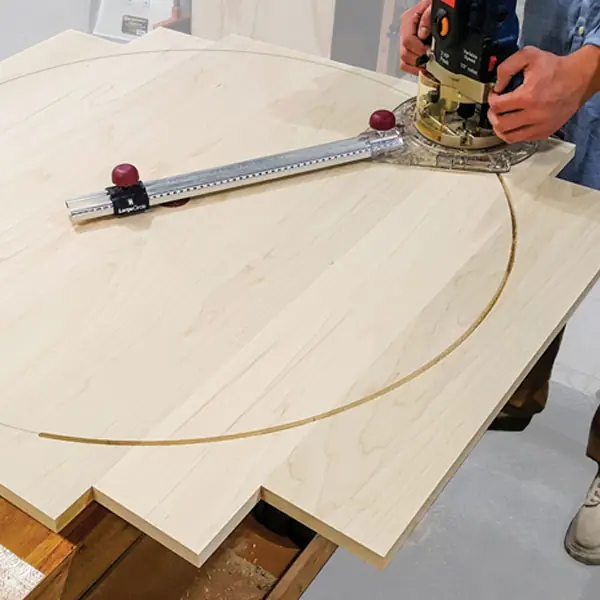

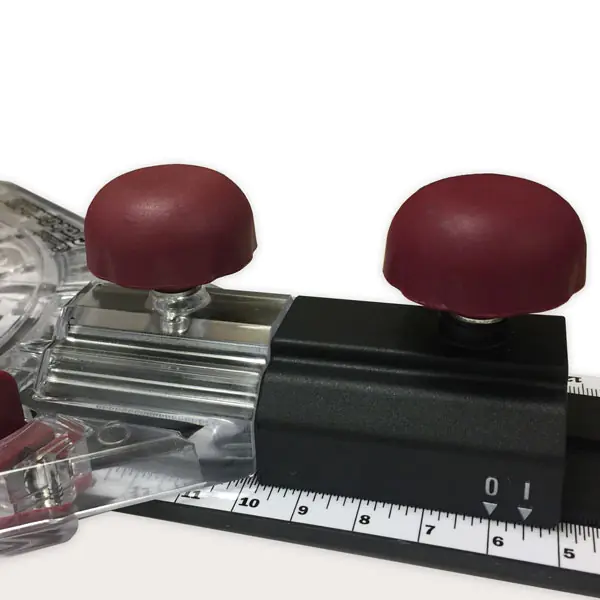

Selon la configuration des composants, cet ensemble permet de fraiser des cercles d’un diamètre de 38 mm à 305 mm ou de 254 à 1320 mm. Les échelles existantes (métrique et impériale) permettent, pour la plupart des cas d’utilisation, de régler directement un rayon intérieur ou extérieur en combinaison avec la fraise à rainurer incluse. Bien sûr, d’autres fraises peuvent être utilisées. Soit on prend en compte un diamètre différent en ajustant le diamètre du cercle en conséquence, soit on mesure séparément, par exemple avec un ruban à mesurer.

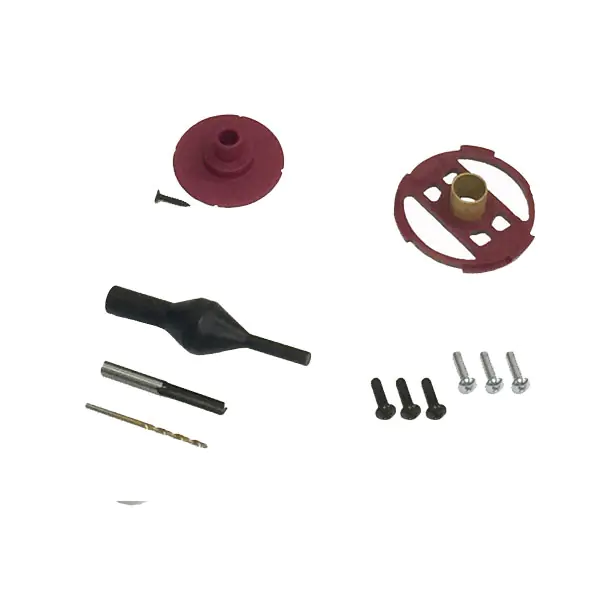

Contenu de la livraison :
• Réception de compas de fraisage
• Extension de table OffsetBase™
• Règle en aluminium avec échelles
• Base pour petits cercles
• Bras de fixation pour règle en aluminium (grands cercles)
• Pivot de centrage avec vis de fixation et foret approprié
• Plaque de base multifonctionnelle TurnLock™ pour défonceuse

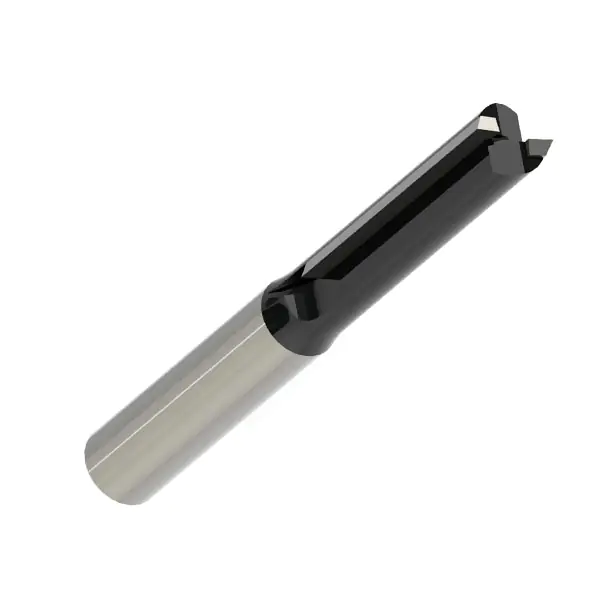

• Fraise à rainurer
• Bague de copiage
• 2 broches de centrage
• 6 vis de montage pour la fixation de la défonceuse à la plaque de base
