EuroHingeJig™ - Gabarit de perçage pour charnières à boîtier

MILESCRAFT

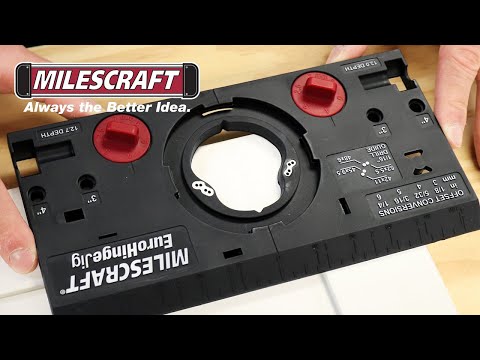

Avec le gabarit EuroHingeJig de Milescraft, l’installation de charnières cachées, comme celles couramment utilisées en Europe, n’est plus un problème. Le gabarit pratiquement auto-alignant est adapté aussi bien pour les caissons sans cadre que pour les cadres en saillie, et dispose de réglages pour de nombreux types de charnières et positions de pot courants. Il possède également une fonction qui aide à positionner et monter la porte sur l’armoire.

Deux boutons d’alignement de bord positionnent le perçage du pot à partir du bord de la porte, tandis que la cheville d’alignement de bord détermine la distance depuis le haut ou le bas.

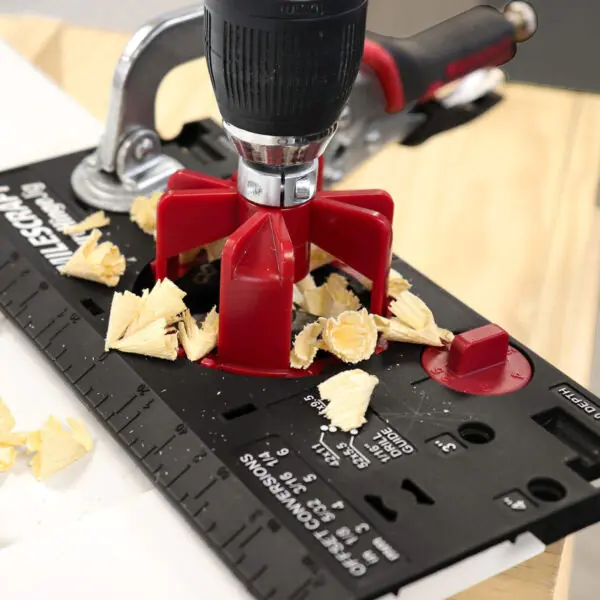

Le guide de perçage avec douille en métal s’enclenche solidement dans le dispositif grâce à un verrouillage à baïonnette et assure un trou de charnière précisément positionné.

Les douilles de guidage en métal intégrées dans le corps du dispositif permettent de pré-percer des avant-trous à quatre positions courantes, garantissant que les charnières se trouvent exactement là où elles doivent être et que la porte se ferme correctement.

Réglage facile de la profondeur de perçage pour le trou de la charnière à l’aide de la mèche en carbure fournie, en utilisant la butée de profondeur incluse.

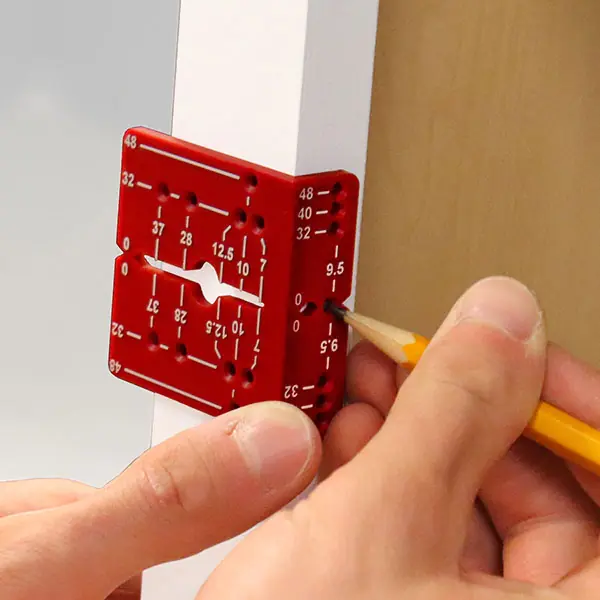

L’aide à la marque de charnière permet de transférer et de marquer les lignes médianes et la position de la charnière sur la paroi de l’armoire.

À l’exception de la mèche avec butée de profondeur, toutes les autres pièces peuvent être encliquetées à l’arrière du corps principal en plastique robuste et résistant aux chocs. Ainsi, tout reste ensemble et rien ne se perd facilement.

Avec cet ensemble, vous avez tout ce dont vous avez besoin, en plus des outils déjà présents dans chaque atelier, pour réaliser des trous de pot parfaitement ajustés presque sans effort. Le travail est particulièrement efficace avec deux exemplaires de 2" Faceclamp 328696.

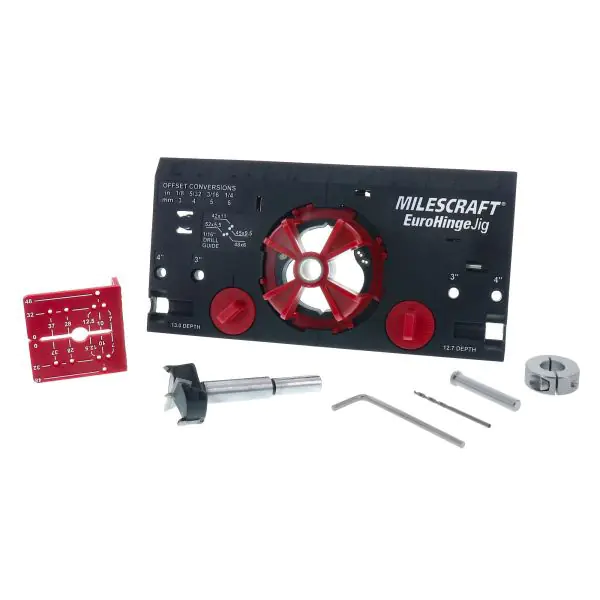

Contenu de la livraison :

• Corps principal
• Cloche de perçage
• Mèche à bois de 35 mm en carbure avec butée de profondeur
• Clé Allen de 3 mm
• Foret hélicoïdal de 1,5 mm
• Cheville d’arrêt
• Aide au marquage

Mode d’emploi détaillé en 4 langues (GB, F, E, D)
