Adaptateur pour le ponçage de fers inclinés pour le guide de ponçage MK.II VERITAS
Cet adaptateur pour le réglage précis des fers inclinés se monte simplement sur le guide de meulage Veritas MK.II, afin de déterminer et de régler à la fois l'angle de biseau exact et l'angle d'inclinaison (à droite ou à gauche).
La plaque de base usinée en aluminium possède des marquages gravés au laser, couvrant une plage de 10° à 45° par paliers de 5°. De plus, il y a 3 marquages spéciaux (18°, 22°, 28°) pour couvrir les angles courants des fers à raboter inclinés.
La plaque de base dispose de 4 rainures pour un réglage précis de l'angle de biseau aux angles de 20°, 25°, 30° et 35°. Pour un micro-biseau supplémentaire, il est préférable d'utiliser le réglage fin sur le guide de meulage MK.II. Un butée mobile permet un pré-réglage confortable des angles connus.
Une fois les pré-réglages effectués, le fer est inséré et fixé dans le guide de meulage MK.II. Ensuite, l'adaptateur est retiré et vous pouvez commencer à meuler. Assurez-vous que la pierre à aiguiser est parfaitement plane !
La plaque de base usinée en aluminium possède des marquages gravés au laser, couvrant une plage de 10° à 45° par paliers de 5°. De plus, il y a 3 marquages spéciaux (18°, 22°, 28°) pour couvrir les angles courants des fers à raboter inclinés.
La plaque de base dispose de 4 rainures pour un réglage précis de l'angle de biseau aux angles de 20°, 25°, 30° et 35°. Pour un micro-biseau supplémentaire, il est préférable d'utiliser le réglage fin sur le guide de meulage MK.II. Un butée mobile permet un pré-réglage confortable des angles connus.
Une fois les pré-réglages effectués, le fer est inséré et fixé dans le guide de meulage MK.II. Ensuite, l'adaptateur est retiré et vous pouvez commencer à meuler. Assurez-vous que la pierre à aiguiser est parfaitement plane !
Distinction entre les deux types d'angles :
Le rabot fini : Vous voyez encore une bande sombre à l'arrière au milieu. Là, l'abrasif n'a pas touché la semelle. La courbure vers l'intérieur n'est plus mesurable avec nos moyens, car elle est inférieure à 1/50 mm. Le reste, la plus grande partie de la semelle, présente une très bonne finition. J'ai décidé de m'arrêter ici car l'effort et le rendement devraient être en proportion raisonnable et le rabot ne subit aucune restriction en ce qui concerne sa fonction. Bien sûr, on peut aussi lisser le dernier morceau à l'arrière, il n'y a pas de limites à la quête de perfection. Si vous avez raboté un rabot : séchez-le bien et huilez-le ensuite pour que la rouille ne s'installe pas. Cela a pris environ 60 minutes. Le temps d'utilisation peut être contrôlé soi-même. Si vous voulez aller plus vite, changez plus souvent le papier abrasif, le processus sera alors un peu plus coûteux.
Avertissement concernant cet adaptateur pour fers inclinés :
1) Angle de chanfrein
2) Angle d'inclinaison
2) Angle d'inclinaison

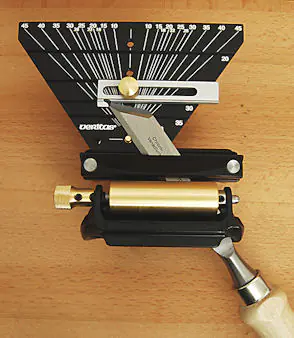

Cet adaptateur peut atteindre ses limites avec des inclinaisons plus importantes de 45° ou 40°. Cela dépend de la longueur de la lame, et est également conditionné par la largeur. À titre d'exemple, avec ce fer MHG de 18 mm de large et une inclinaison de 45°, on peut clairement voir que l'angle souhaité ne peut pas être atteint.

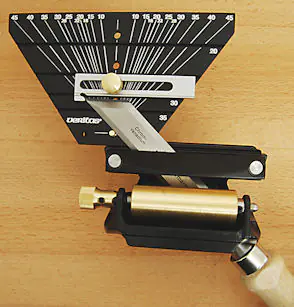

À moins que l'on place l'adaptateur si loin à l'extérieur du guide de ponçage qu'il est juste maintenu par la vis. Cela permet d'atteindre l'angle de 45°, mais l'angle de chanfrein ne peut être affûté qu'à environ 32°, car il manque un peu de longueur à la lame inclinée. L'angle de chanfrein prédéfini de 25° ne peut en aucun cas être atteint. En cliquant sur les images, vous pouvez voir les détails agrandis.
L'exemple ci-dessus est à nouveau clarifié ici ! Si l'on souhaite rendre la butée mobile utilisable, seul un angle de chanfrein très émoussé de 35° peut être réglé.
Sur la base d'une règle en acier d'une largeur de 11,5 mm, nous avons testé quelle longueur de lame un fer de cette largeur devrait avoir pour régler l'angle d'inclinaison de 45° et l'angle de chanfrein de 25°. Sur l'agrandissement de l'image, on peut très clairement voir que la lame devrait mesurer au moins 150 mm de long.
