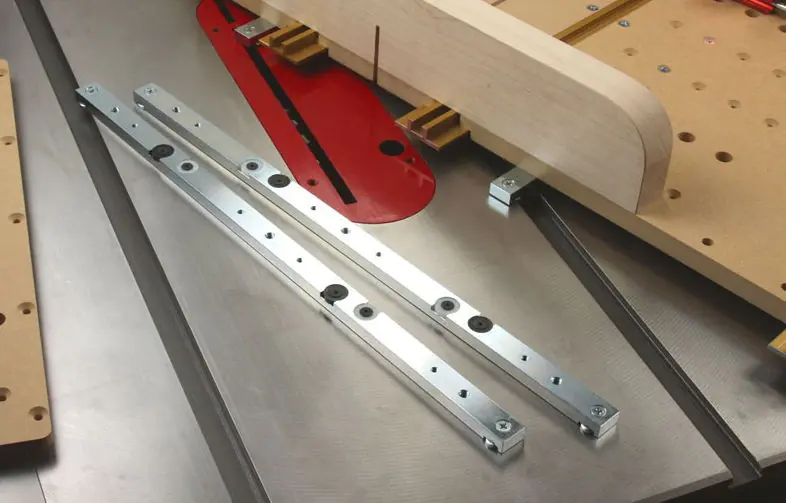

INCRA Coulisseau SE Réglable en Aluminium pour Chariot Glissant - 18 po = 457 mm

Si vous avez besoin de guidages particulièrement précis et d’une stabilité maximale, ces guidages en acier sont parfaits. La construction lourde en acier est nettement plus stable que les guidages en bois ou en plastique et ne se modifie pas avec les variations de température ou les changements d’humidité.

La construction lourde en acier est nettement plus stable que les guidages en bois ou en plastique et ne se modifie pas avec les variations de température ou les changements d’humidité. Pour la fixation des butées et dispositifs, le guidage de 18 pouces de long dispose de 4 trous taraudés avec filetage grossier 10-24 UNC. Les trous à filetage grossier 10-24 correspondent exactement aux trous du Miter Slider illustré plus haut, permettant ainsi d’utiliser les dispositifs existants sans modification. De plus, une deuxième rangée de trous taraudés (3 pièces) avec un filetage grossier courant de 1/4 pouce est présente, permettant de fixer des boutons et dispositifs avec ce filetage. Le guidage de 25,5 pouces de long possède 6 trous taraudés 10-24 et 4 trous taraudés de 1/4 pouce.

Les vis de réglage de largeur en nylon permettent un ajustement quasi sans jeu dans les rainures de 3/4 pouce. À chaque extrémité du guidage se trouvent des écrous de maintien démontables pour la rainure en T, afin de prévenir efficacement un soulèvement dans la rainure en T.

Le Miter Slider est adapté aux rainures qui mesurent 3/4 pouce (19,05 mm) de large et 3/8 pouce (9,52 mm) de profondeur. Si une rainure en T est présente, elle doit se dilater en bas à 15/16 pouce (23,8 mm) pour pouvoir insérer le guidage coulissant avec écrous de maintien, qui empêchent le guidage de se soulever. Veuillez respecter les tolérances de largeur ! La rainure doit être entre 0.740 pouce et 0.765 pouce (18,8 à 19,4 mm) de large. Les rainures plus étroites ou plus larges ne conviennent pas ! Le Miter Slider SE n’est PAS adapté aux dispositifs qui doivent être serrés dans la rainure.

Le Miter Slider SE a une légère sous-dimension en largeur : 18,7 mm

Contenu de la livraison :

• 1 clé Allen 3/32 pouce
• 3 vis à tête ronde Phillips 10-24 × 1/2 UNC
• 3 rondelles 10 SAE
• 4 vis à tête plate 10-24 × 1/2 UNC (Le diamètre de filetage „10-24” désigne un filetage grossier d’un diamètre de 3/16 pouce. Les vis mesurent 12,7 mm de long sans la tête. Important : ces filetages ne sont pas compatibles avec les filetages métriques !)
