Serre-Joint Châssis Ouverture

600 mm JUUMA

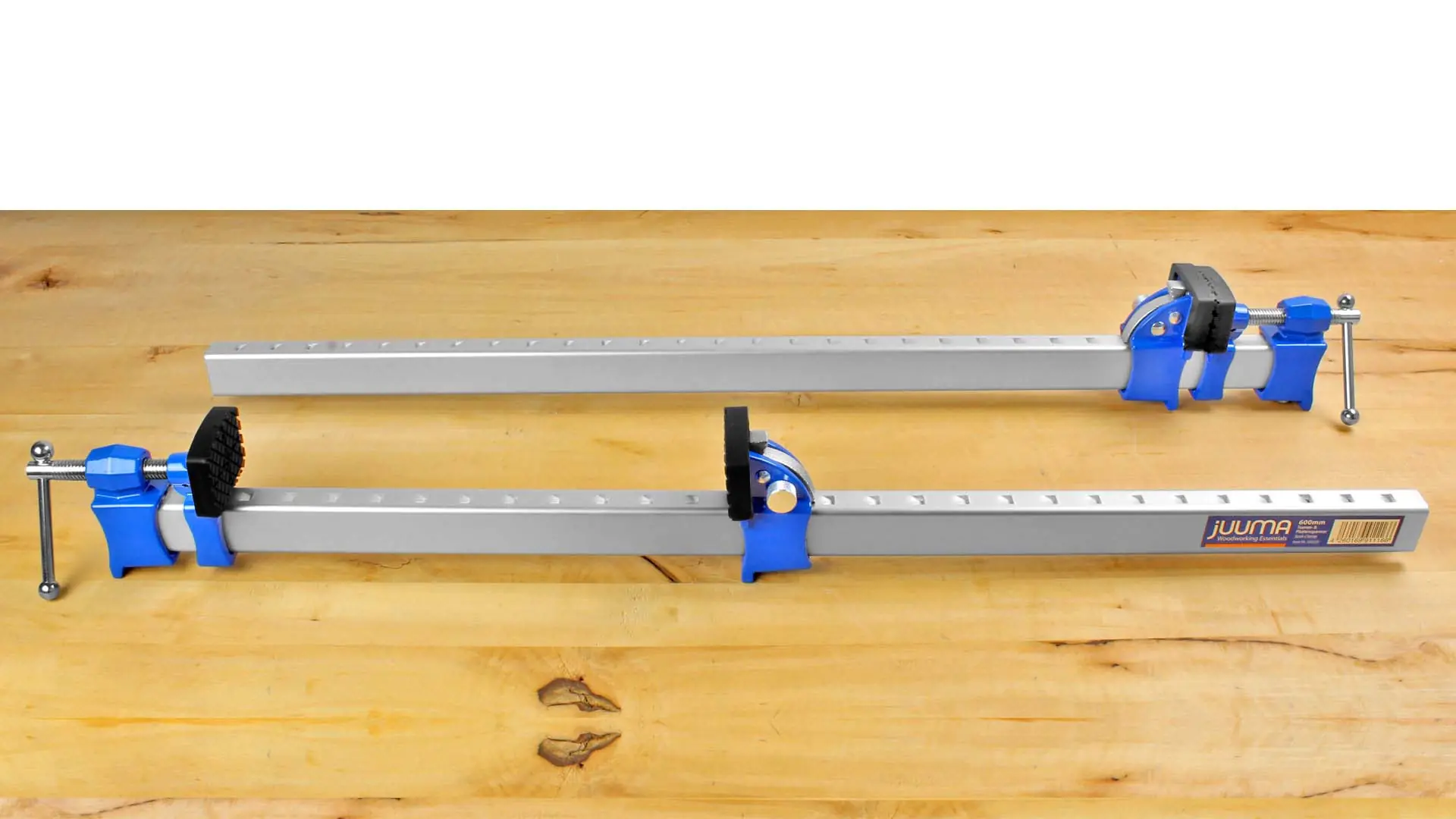

Les tendeurs de portes sont des dispositifs de serrage qui ne servent pas uniquement à coller des portes, ils sont beaucoup plus polyvalents dans leurs possibilités d’application que leur nom pourrait le suggérer. Que ce soit pour des plateaux de table ou des caissons, ou pour la fabrication de bois lamellé-collé - avec ces tendeurs de portes, vous collez de manière précise et sécurisée. Les tendeurs de portes se composent d’un rail, d’une tête de serrage avec broche et d’une tête de serrage mobile, qui peut être rapidement ajustée avec un levier.

L’objectif lors de la conception de ces tendeurs de portes était d’atteindre un faible poids tout en assurant une grande stabilité, car beaucoup de nos clients ont de petits ateliers où les outils doivent être rangés après le travail.

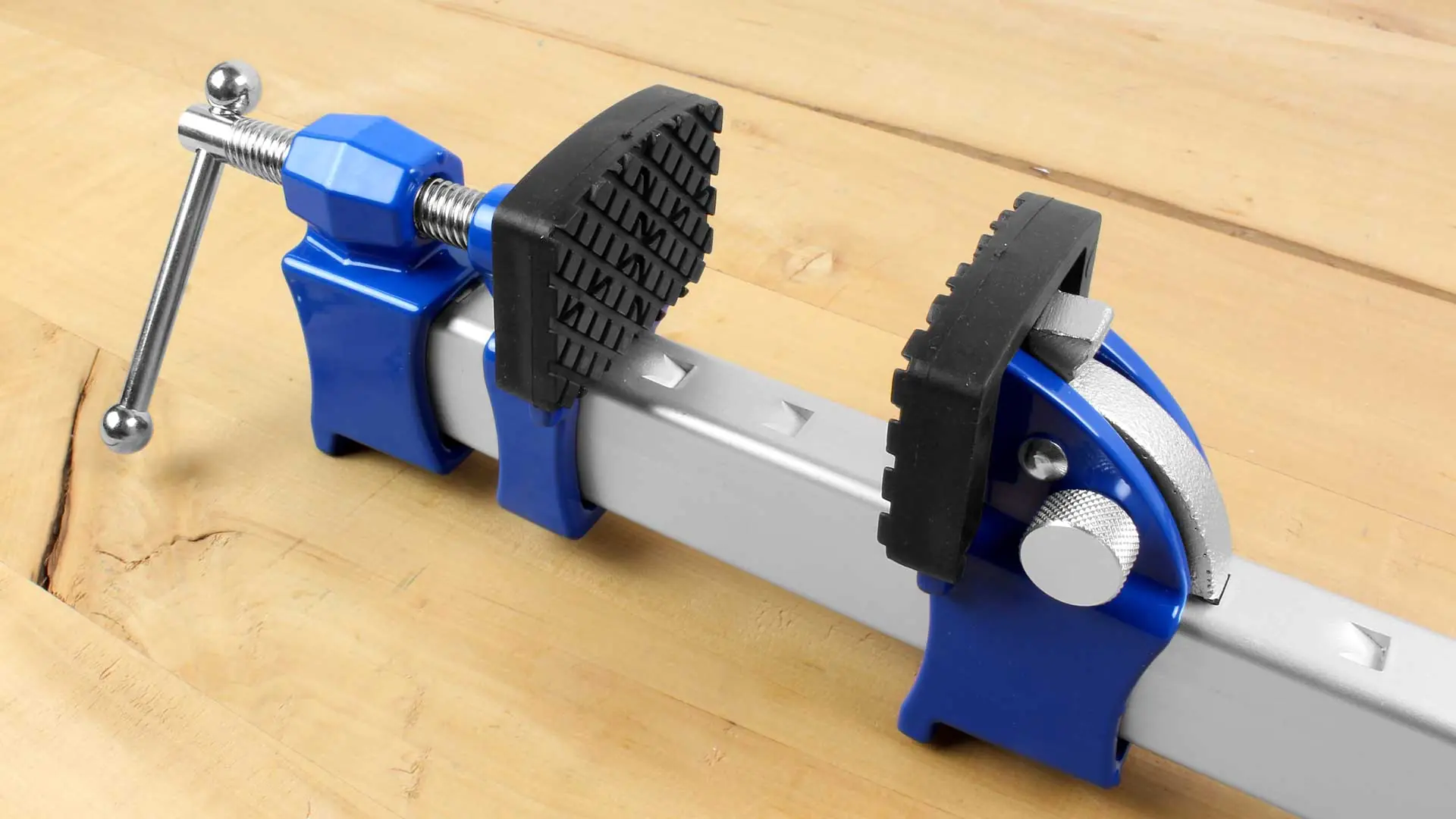

Les rails des tendeurs de portes JUMMA sont en aluminium à haute résistance avec une épaisseur de matériau de 3,5 mm, habituellement utilisé dans l’industrie aéronautique. Contrairement aux rails en acier, vous manipulez désormais des poids légers, ce qui est particulièrement important lorsque les tendeurs ne peuvent pas avoir de place fixe dans l’atelier pour des raisons d’espace. Les têtes de serrage sont fabriquées à partir d’un alliage d’aluminium extrêmement résistant aux chocs. La broche de la tête de serrage fixe a une course de 36 mm avec un pas de 25,4 mm sur le rail et mesure 12,7 mm de diamètre. La clé à pince associée mesure 94 mm de long. La tête de serrage mobile peut être rapidement déplacée en soulevant un petit levier et se verrouille en toute sécurité dans les encoches lorsqu’on la relâche. Les mâchoires en caoutchouc préservent la pièce à travailler, ce qui vous permet de vous passer de cales, et elles sont légèrement inclinées vers l’avant pour empêcher le soulèvement des planches serrées. Ces mâchoires permettent une hauteur de serrage de 48 mm et sont larges de 57 mm. Vis, boulons et broche sont en acier. Force de serrage jusqu'à 3400 N.

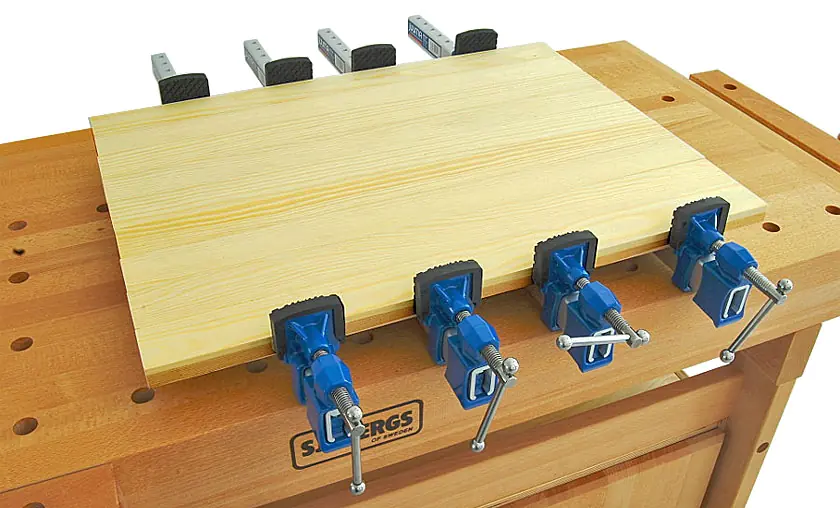

Sur l’image, vous voyez 4 tendeurs de portes avec une portée de 600 mm en action. Assurez-vous de commander un nombre suffisant de tendeurs de portes. Si, sur des planches plus longues, les tendeurs sont trop éloignés, il se peut que la pression ne soit pas suffisante dans la zone intermédiaire ! Nous recommandons un espacement de 30 cm, selon que le bois utilisé a tendance à se déformer plus ou moins, l’espacement peut être légèrement réduit ou augmenté.

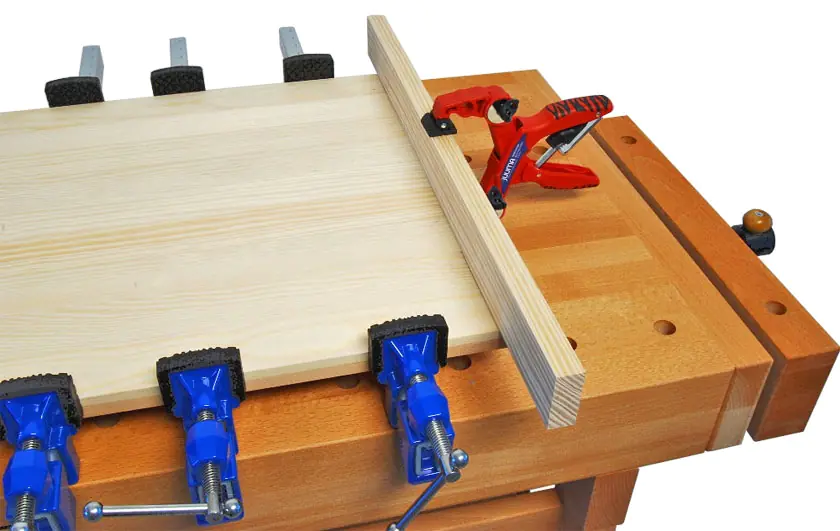

Pour des collages plus larges, il est judicieux de sécuriser les planches contre le soulèvement lors du serrage avec des serre-joints supplémentaires. Les mâchoires des tendeurs de porte sont légèrement inclinées vers l’avant pour que la pièce ait tendance à être pressée vers le bas, mais cet effet diminue avec plus de deux planches.
