JointPRO™ Gabarit de Chevilles
MILESCRAFT
Disponible, délai de livraison : 1 à 3 jours ouvrables en Allemagne
Informations sur le produit

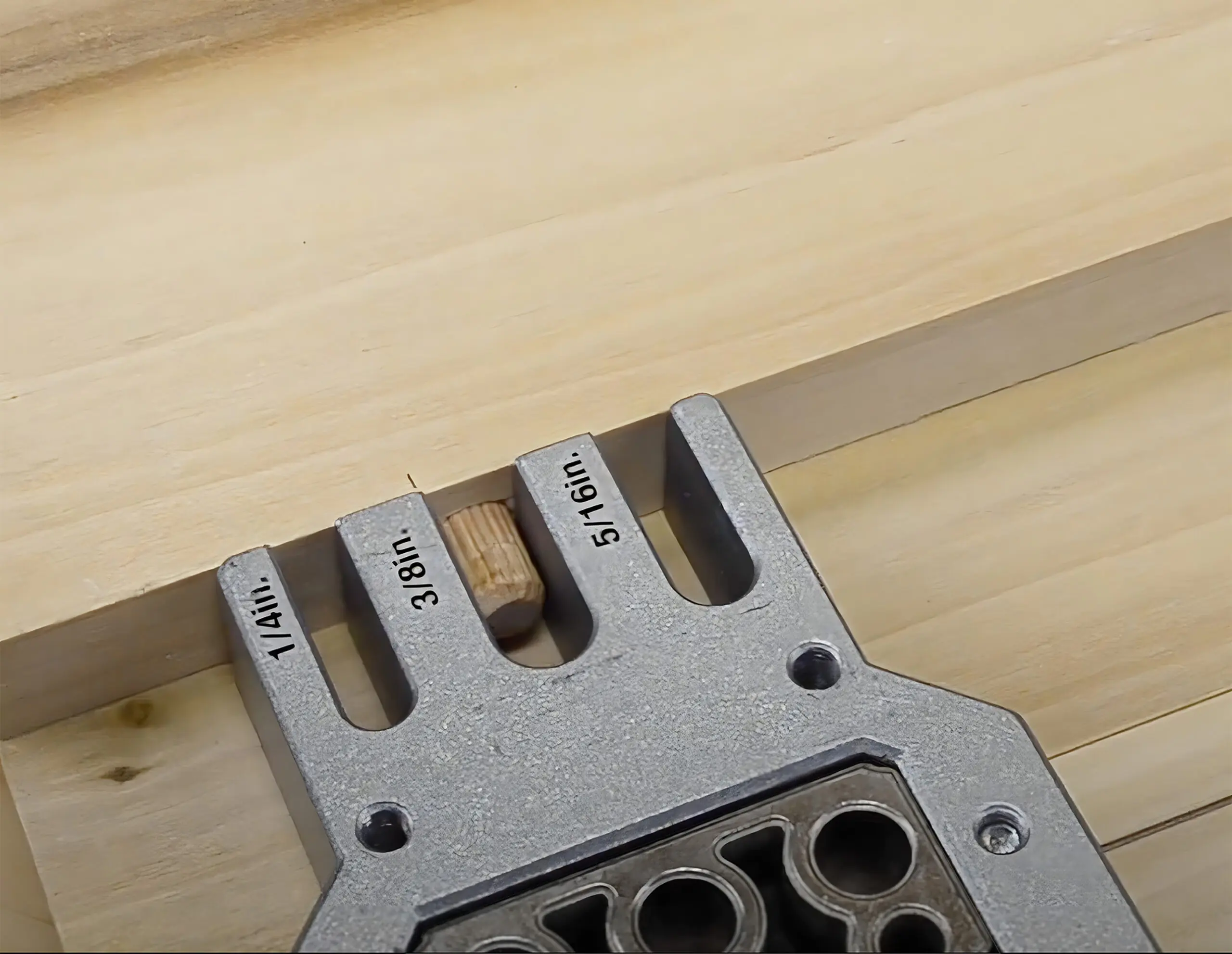

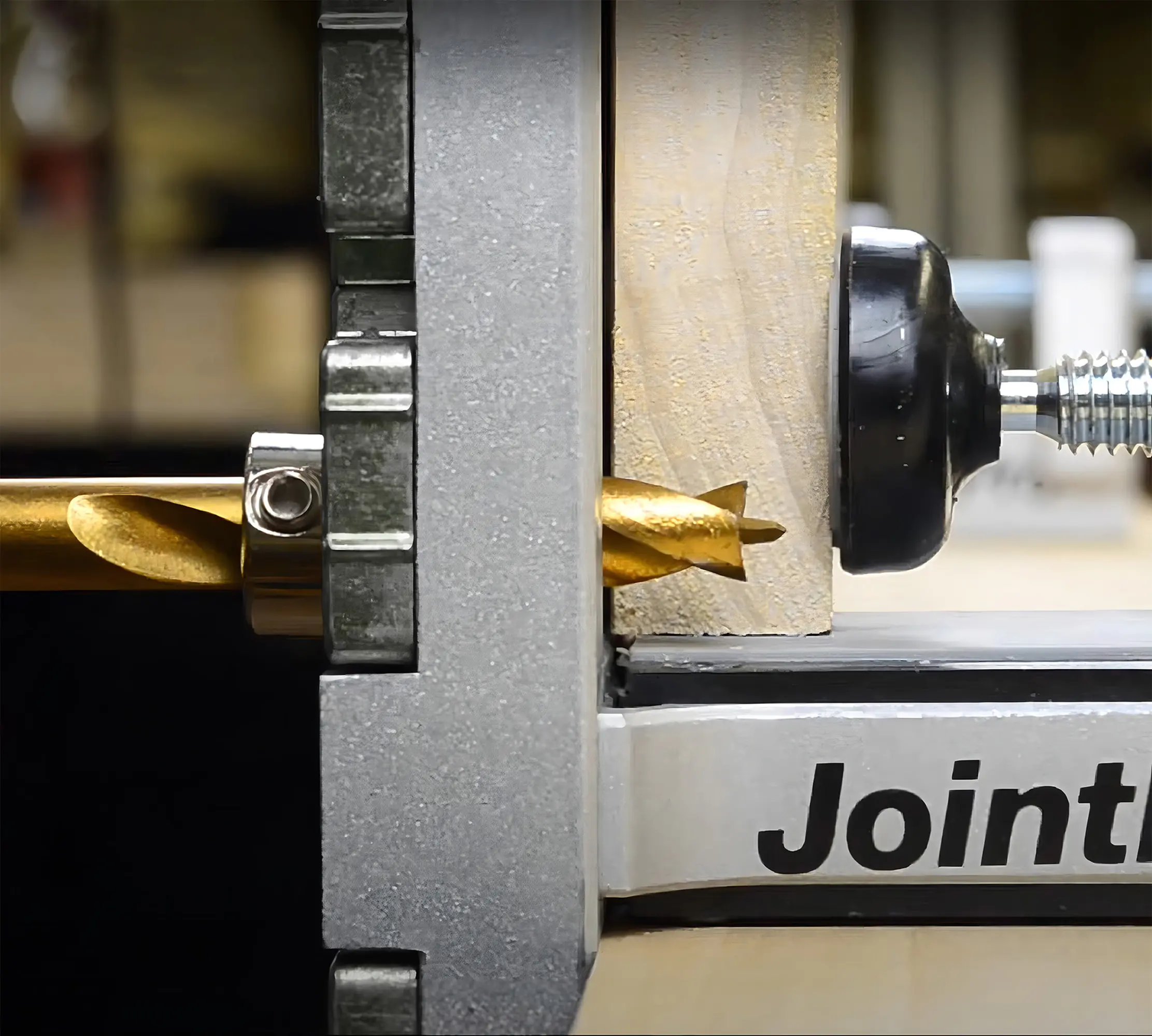

Ce gabarit de perçage permet, dans sa configuration complète, de réaliser des assemblages à goujons précis de manière assez simple. Les bagues de perçage interchangeables, selon les besoins, couvrant trois diamètres de goujons courants, sont fabriquées en acier trempé et sont donc durables.
Pour chaque configuration, il est possible d’effectuer jusqu'à deux fois trois perçages correspondants à la suite, selon les exigences. Ce gabarit de perçage permet de réaliser trois types de connexions en bois différentes à l’aide de goujons :
- Connexions d’angle (par exemple, un corps de meuble)
- Connexions en T (par exemple, une étagère)
- Connexions de surface (par exemple, un plateau de table)

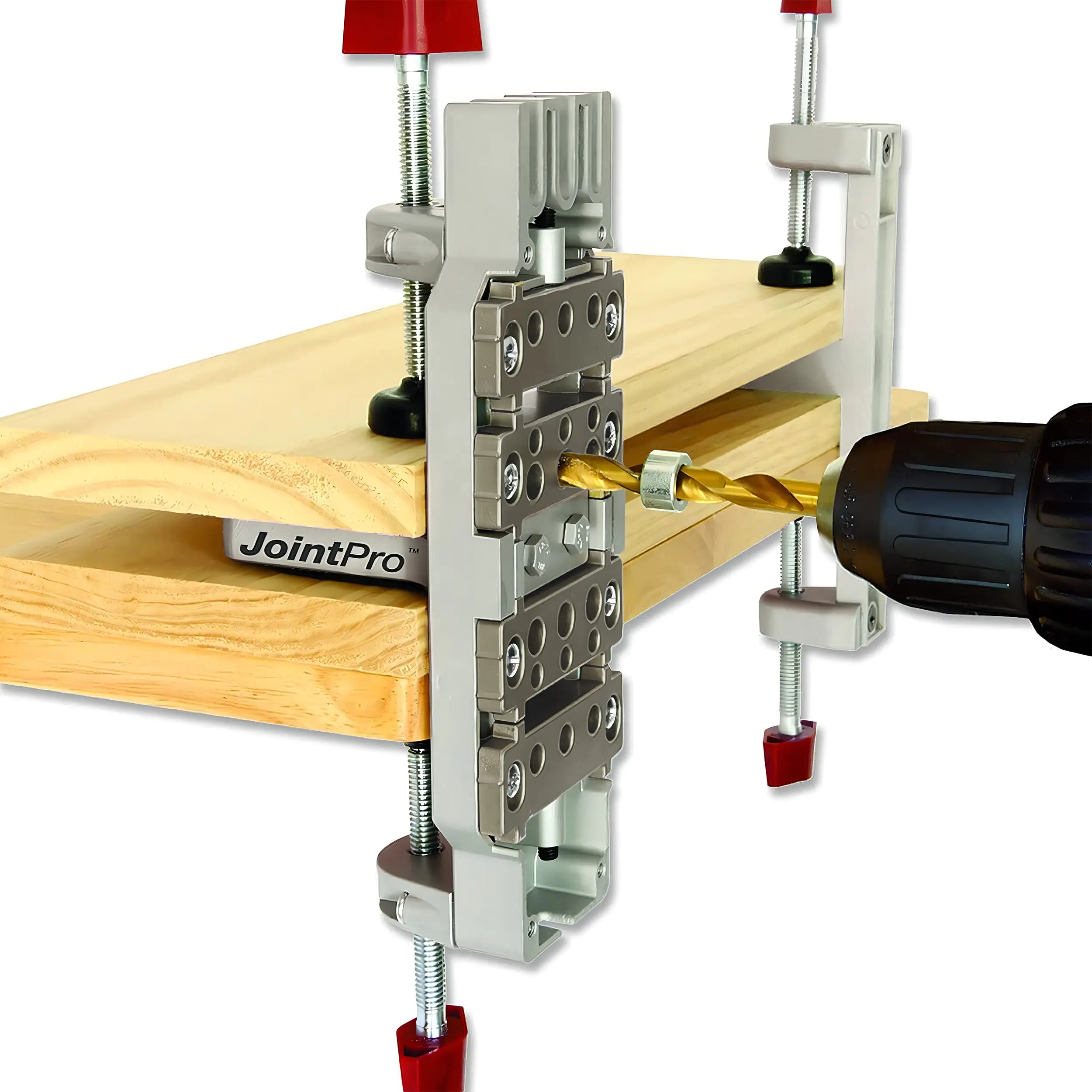

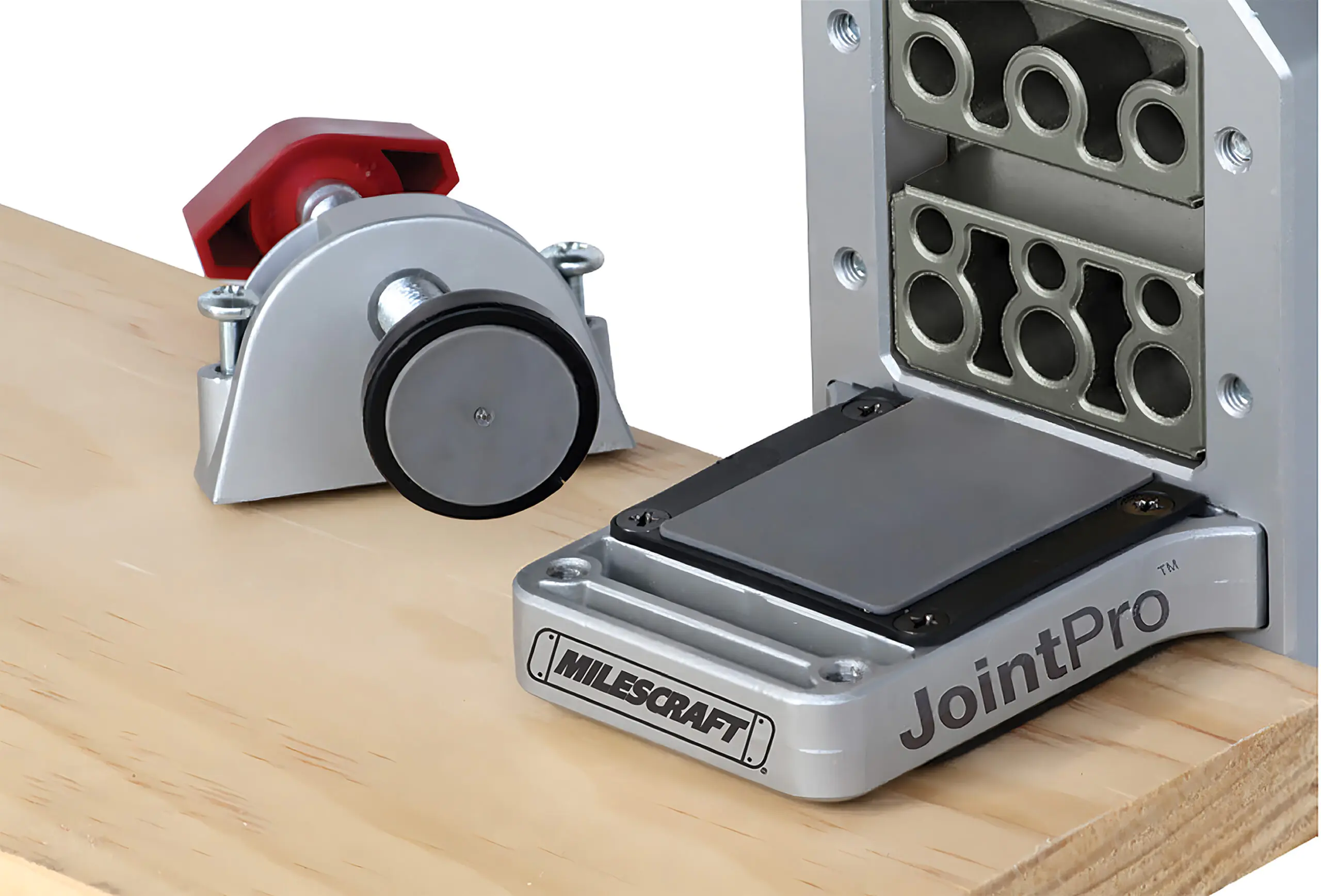

Les surfaces d’appui de la guide de perçage ainsi que les pièces de pression des pinces sont recouvertes d’un matériau doux et antidérapant qui protège d’une part la surface de la pièce à travailler et évite d’autre part tout glissement. La position des pinces amovibles dépend du type de connexion à réaliser. Ainsi, les planches peuvent être serrées à la fois horizontalement et verticalement.

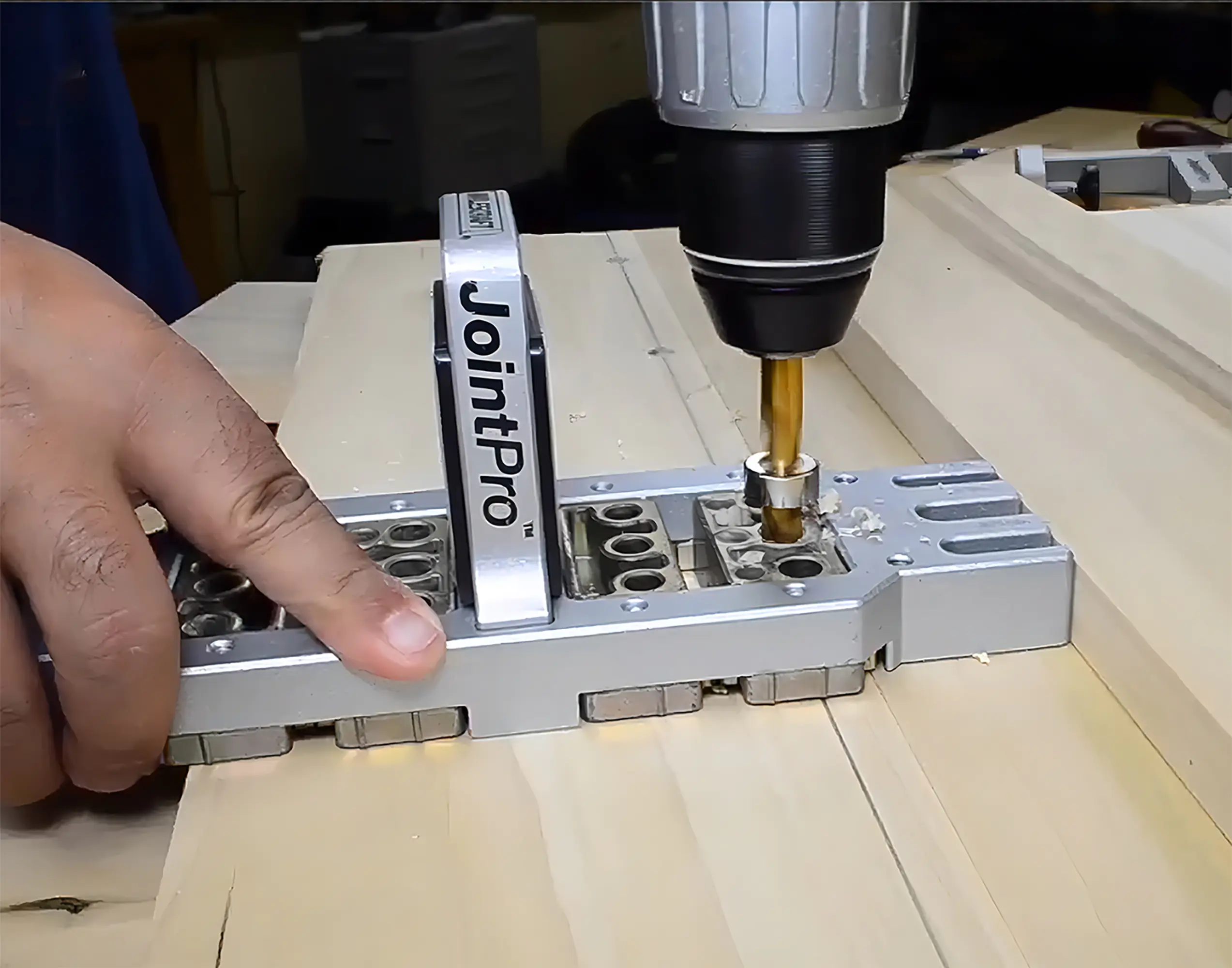

Le gabarit de perçage JointPRO™ se compose essentiellement de deux parties : le corps principal et la pince auxiliaire. Leur interaction assure un travail confortable et ciblé, qui se manifeste finalement dans le résultat final, une connexion à goujons parfaitement ajustée et stable.
Le poids total de près de 1,6 kg laisse deviner qu’il ne s’agit pas d’un jouet, mais d’un outil d’atelier extrêmement robuste, fabriqué en grande partie en métal, qui s’avère rapidement rentable.
| Données techniques | |
|---|---|
| convient pour les diamètres de chevilles | 6, 8, 10 mm |
| types de connexions possibles | angle, « T », surface |
| distance entre les trous centre-à-centre | 19,05 mm (3/4“) |
| nombre maximal de trous par réglage | 6 |
| adapté pour des épaisseurs de matériau | 12 – 38 mm |
| matériau du corps principal du gabarit de perçage/serre-joint | fonte métallique |
| matériau des bagues de perçage | acier trempé |
| dimensions du gabarit de perçage sans vis | 234 × 82 × 95 mm |
| dimensions du serre-joint | 203 × 40 × 90 mm |
| poids total | 1584 g |
| capacité de serrage pince plateau + pièce | 60 mm, extensible par une planche fixée sur le plan de travail, à laquelle sont attachés le gabarit de perçage ainsi que le serre-joint |
