Rafter Square
18 cm HULTAFORS
Disponible, délai de livraison : 2-3 jours
Informations sur le produit

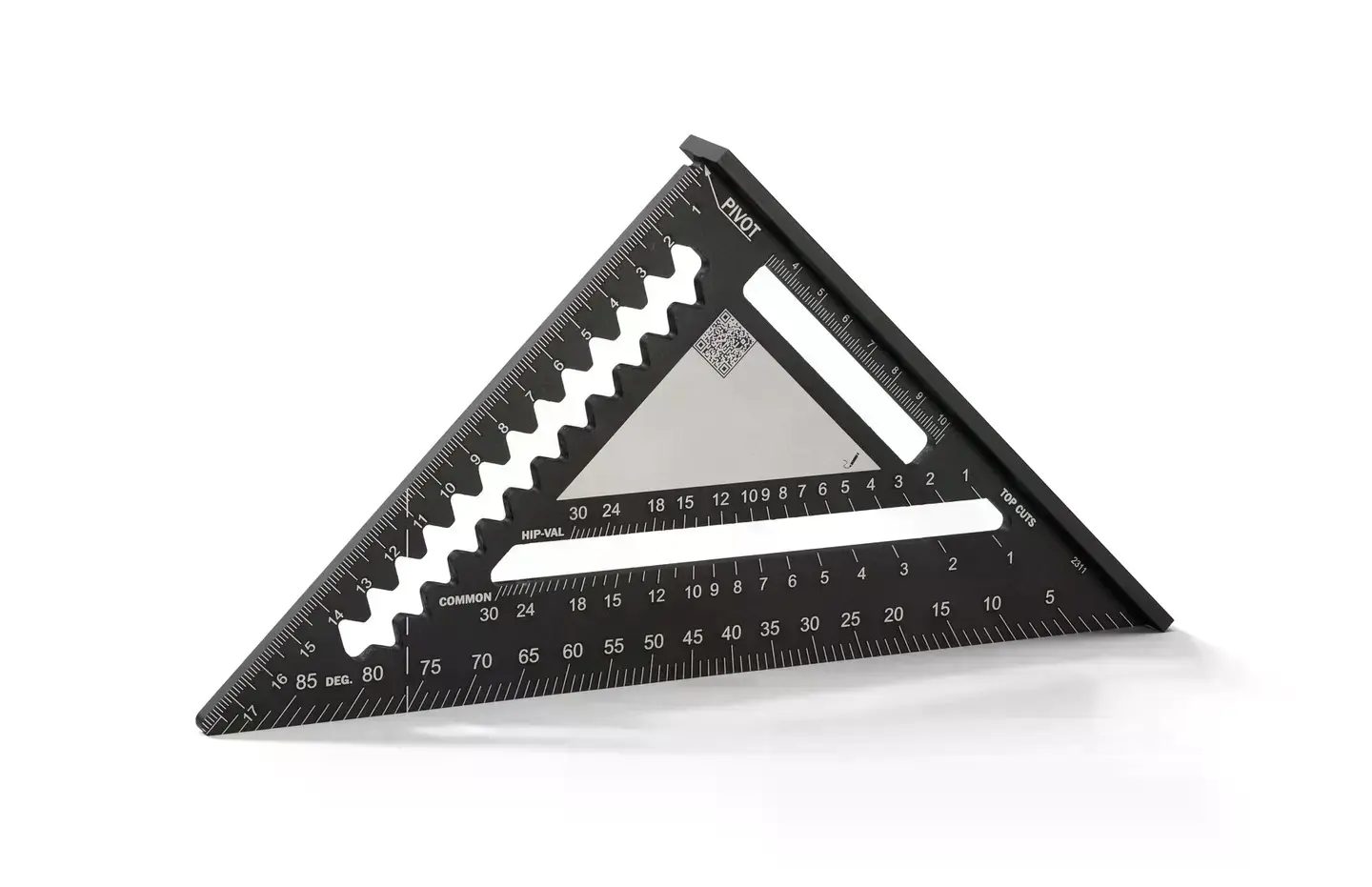

Ce Rafter Square, également appelé Speed Square, combine les fonctions d’une équerre, d’une équerre combinée, d’une équerre de charpentier et d’une butée de scie, et a la forme d’un triangle rectangle avec une butée sur un des côtés. Le bord de l’autre côté est équipé d’une échelle en millimètres. Fraisé sous l'échelle en millimètres, il y a une rainure avec des encoches pour marquer facilement les demi et les centimètres entiers avec un crayon. À un angle de 90° par rapport à cette rainure, parallèlement à la butée, se trouve une autre rainure avec une échelle en centimètres, dont le point zéro est situé au bord.

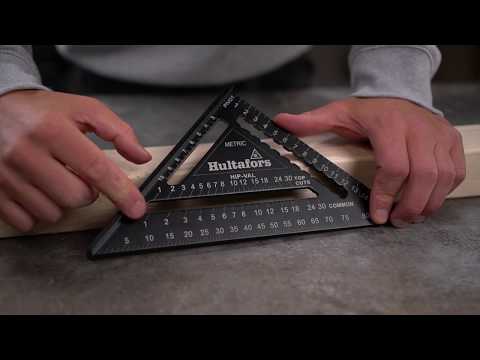

L’hypoténuse, opposée à l’angle droit, présente une échelle graduée pour mesurer les angles. Pour pouvoir tracer la ligne de coupe, l’angle est placé avec le bord de la butée contre la planche et pressé au point de pivot (indication sur l'équerre : PIVOT). L’autre extrémité est tournée loin du bord de la planche jusqu'à ce que le bord et le degré d’angle souhaité coïncident. Maintenant, la ligne de coupe peut être tracée. Veuillez noter que vous devez toujours couper l’angle complémentaire : lorsque vous placez 30° sur le bord, vous tracez 60° !

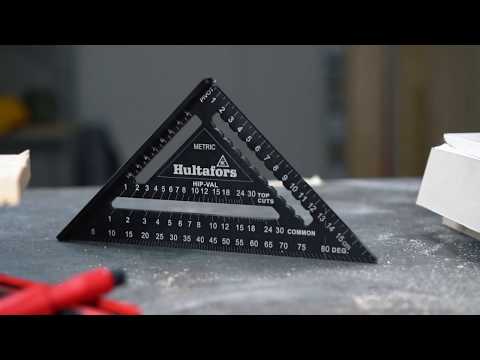

Parallèlement à l'échelle graduée, une autre rainure est fraisée avec deux échelles pour les coupes d’arêtier, la supérieure pour les chevrons de faîtage (indication sur l'équerre : HIP-VAL) et l’inférieure pour les chevrons ordinaires (indication sur l'équerre : COMMON). Plus d’informations à ce sujet dans cette vidéo de Hultafors (en anglais).
Caractéristiques :
- Fabriqué en aluminium avec des bords usinés par CNC pour une précision et une durabilité accrues
- Surface anodisée noire
- Échelles gravées au laser et très lisibles
- Rainures fraisées avec encoches pour faciliter le traçage
| Caractéristiques | |
|---|---|
| Longueur des cathètes | 185 mm |
| Longueur de l’hypoténuse | 263 mm |
| Matériau | Aluminium |
| Épaisseur du matériau | 4.5 mm |
| Rainures | Rainures fraisées avec encoches |
| Surface | anodisé noir |
| Section de la butée | 22 × 4.7 mm |
| Échelle | gravée au laser |
| Tolérance | +/- 0.06° |
