Système de Montage de Meuble

32 Deluxe VERITAS

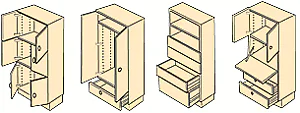

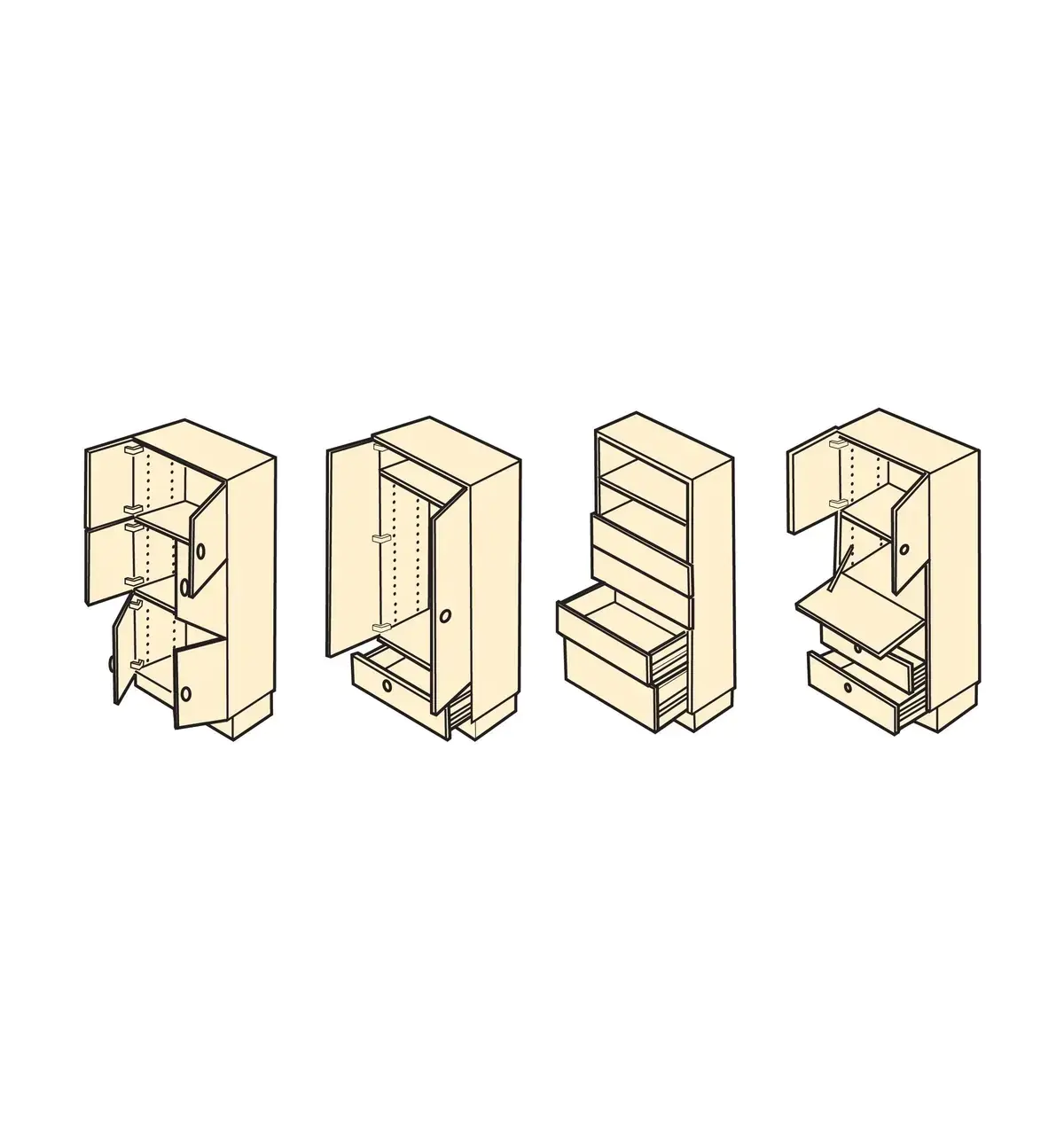

Même si vous avez peu d’expérience, vous pouvez construire vous-même tous les placards pour une cuisine complète à l’aide du gabarit de perçage en série 32 de Veritas. Outre le gabarit de perçage, vous n’avez besoin que d’une perceuse, d’une scie circulaire, de quelques serre-joints et d’outils manuels simples. Le gabarit de perçage est également idéal pour la construction de penderies indépendantes, de meubles stéréo et vidéo, de bibliothèques et d’une variété de placards encastrés.

Pratiquement toutes les bonnes ferrures de cuisine sont aujourd’hui basées sur des développements européens qui ont vu le jour après la Seconde Guerre mondiale. Un système pour la construction de placards a été développé, utilisant des trous de 5 mm et 8 mm de diamètre et un espacement standardisé de 32 mm pour les chevilles, supports d'étagères, glissières de tiroirs et charnières. En raison de la construction sans cadre (contrairement à la construction avec cadre frontal courante en Amérique du Nord), le système est constitué d’une série de boîtes avec des composants standardisés. Les côtés gauche et droit sont aussi interchangeables que les fonds et les couvercles. Comme le motif de trous est conçu pour s’adapter à divers accessoires, les unités individuelles peuvent être transformées d’une configuration à l’autre à tout moment. Cela permet également des modifications de dernière minute lors de la construction des placards.

Avec le gabarit de perçage en série 32 de Veritas, tous les trous ont un espacement uniforme de 32 mm et la distance correcte par rapport aux côtés et aux extrémités des plaques. Le calibre de réglage dispose, pour faciliter la manipulation, à la fois d’une échelle métrique et d’une en pouces. Même si vous pouvez tout concevoir et mesurer en pouces, nous recommandons néanmoins l’utilisation de mesures métriques pour éviter les erreurs d’arrondi.

Dans les applications professionnelles, on utilise des mesures métriques car on n’a alors besoin que de trois types de plaques, qui sont toutes symétriques. Symétrique signifie que les plaques peuvent être tournées de haut en bas ou de l’avant vers l’arrière sans que le motif de trous ne change. Ainsi, les parois latérales gauche et droite sont interchangeables, tout comme les couvercles et les fonds. Le mode d’emploi du gabarit de perçage (en anglais) décrit en détail comment fabriquer des plaques symétriques, semi-symétriques et normales.

Une fois que vous avez découpé toutes les plaques, appliquez d’abord des placages de chant ou des bords en bois massif sur toutes les arêtes visibles. Placez le gabarit de perçage sur l’un des côtés et placez les rails à une distance de 37 mm (37 mm est la distance standard par rapport au bord avant pour toutes les ferrures européennes) des bords. Fixez les rails en place. Vous pouvez maintenant créer les trous de système (trous verticaux pour vis, inserts, supports d'étagères et charnières) et les trous de construction (trous horizontaux pour chevilles). Placez le support de douille sur le rail de manière à ce que la douille choisie soit à l’endroit où le premier trou doit être percé. Percez les trous nécessaires à votre construction. Les ponts de fixation pour le gabarit de perçage des chevilles (avec ceux-ci, vous pouvez transformer l’un des rails en gabarit de cheville) permettent de percer des trous de cheville dans les extrémités des fonds et des couvercles. Assemblez maintenant la boîte. Les chevilles vous aideront à obtenir un résultat d'équerre.

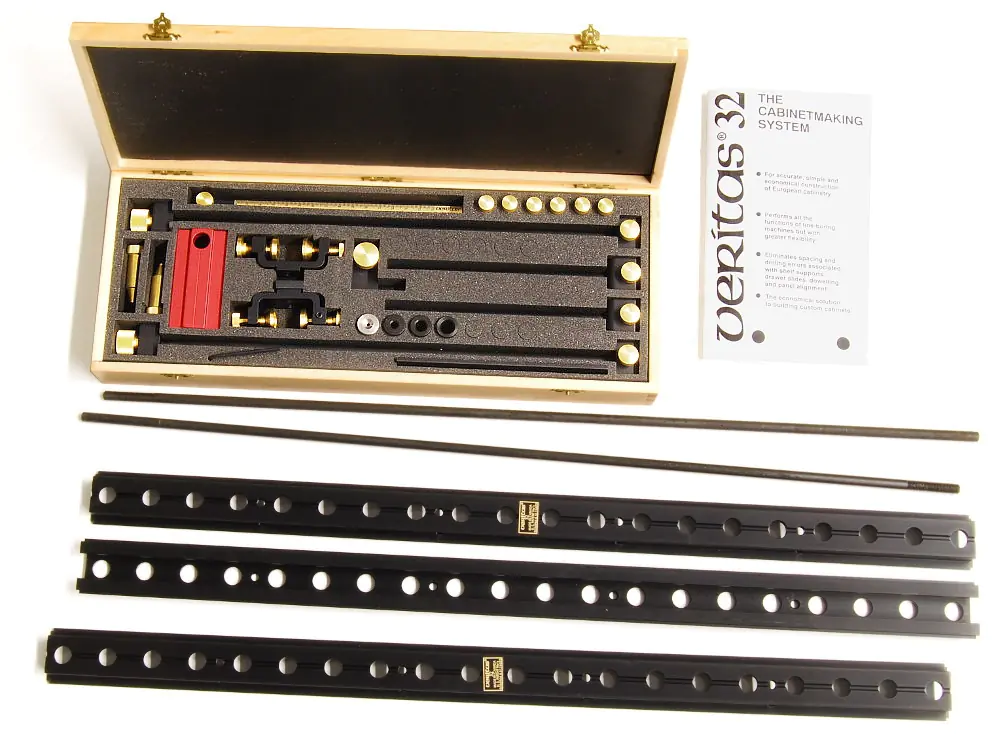

La version Deluxe du gabarit de perçage en série 32 de Veritas est livrée avec un manuel d’utilisation (en anglais). Celui-ci contient des descriptions détaillées des différentes possibilités d’application du gabarit, ainsi qu’une description de la méthode de base pour fabriquer un placard en panneaux de particules. La même méthode peut également être appliquée pour des placards en bois massif ou en contreplaqué.

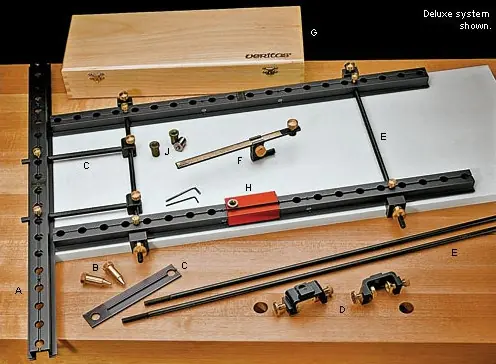

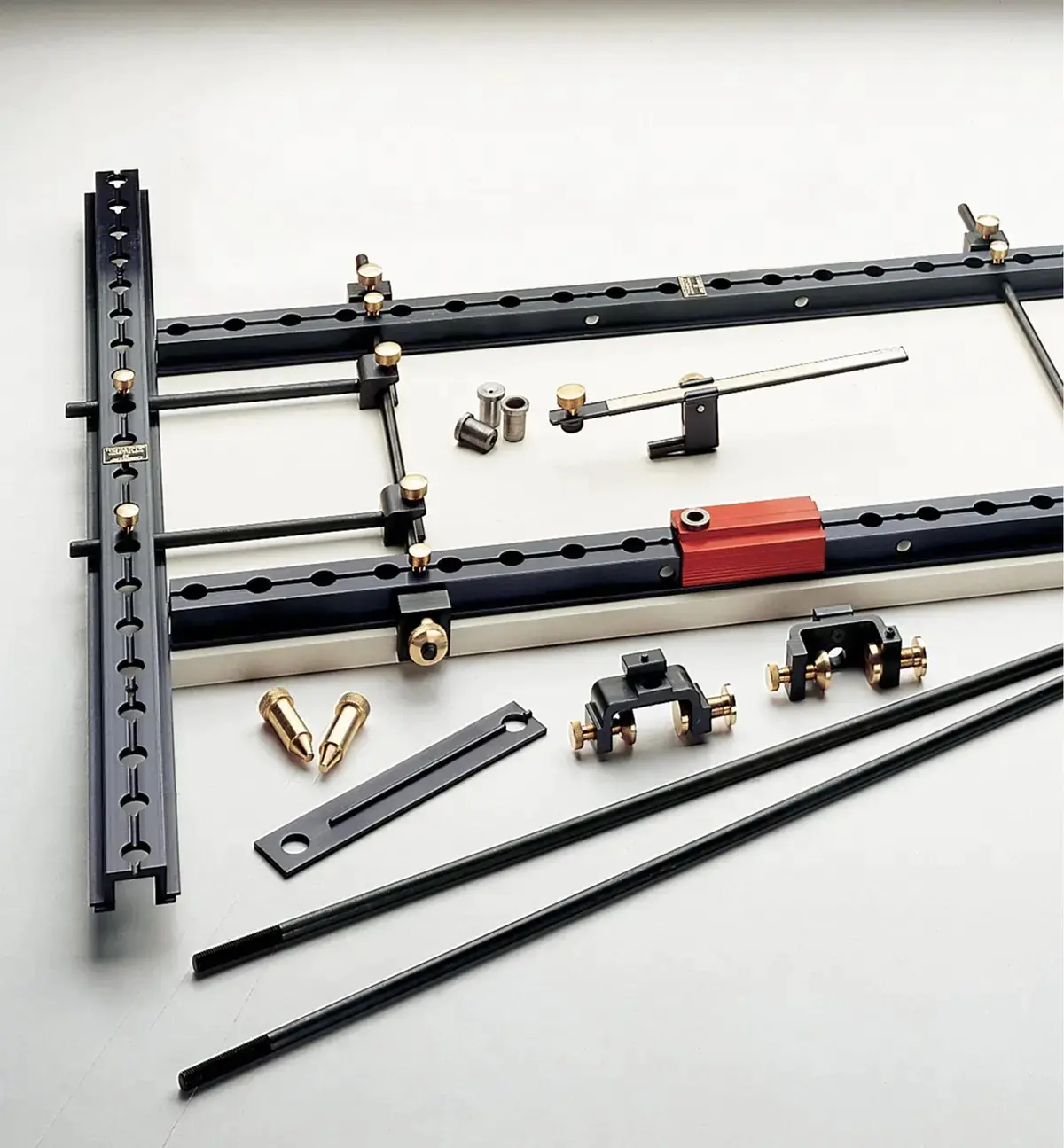

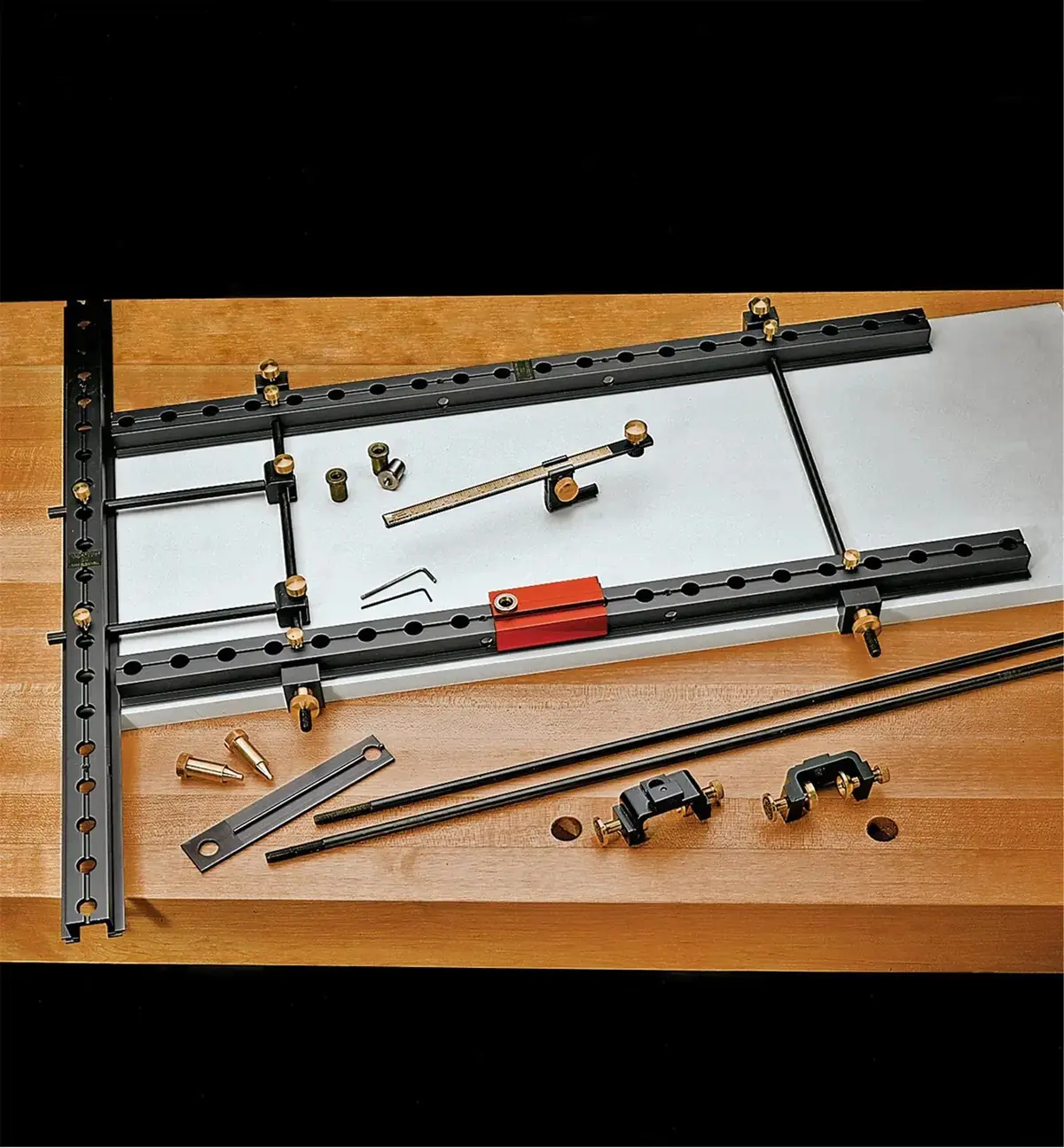

Contenu :

• 3   rails avec un total de 6 vis de fixation
• 2   tiges de 380 mm (15 pouces) avec têtes, extrémités et vis de fixation
• 2   tiges de 635 mm (25 pouces)
• 2   tiges de bout avec têtes
• 1   support de douille
• 1   clé hexagonale 3/32 pouces
• 1   plaque de connexion
• 2   broches de guidage
• 1   calibre de réglage 15 cm/6 pouces
• 2   ponts de serrage
• 1   butée
• 1   douille de perçage douce de 2,4 mm (3/32 pouces)
• 1   douille de perçage de 5 mm
• 1   douille de perçage de 8 mm
• 1   douille de perçage de 10 mm
• 1   boîte en bois

Fabriqué au Canada.
