Ajustement fin de l'outil de traçage avec roue de mesure
Ce gabarit de traçage avec réglage fin permet un ajustement très précis.

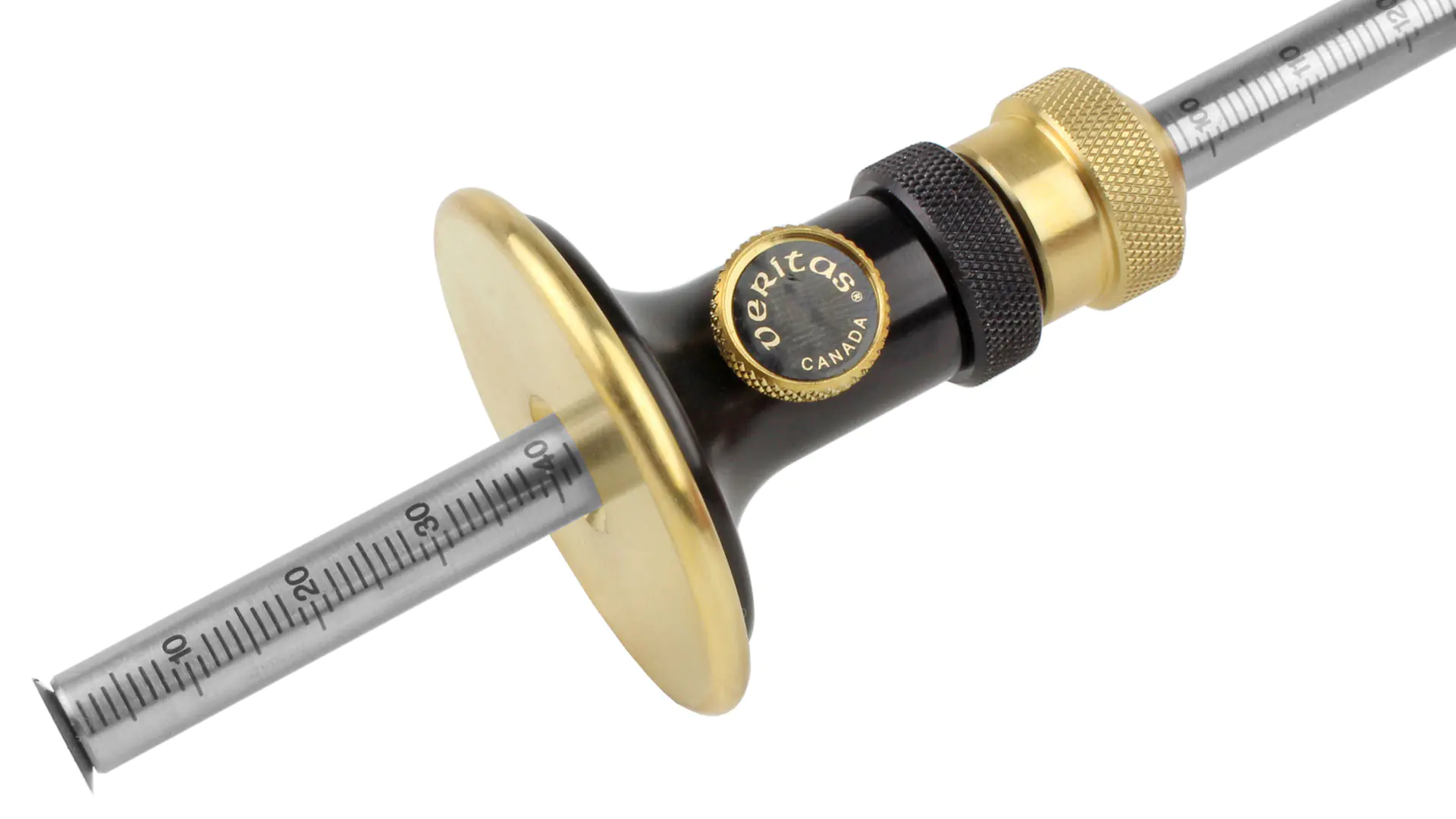

Sur l'image à gauche, vous voyez trois vis moletées. La grande vis moletée supérieure en laiton déverrouille ou fixe l'ensemble de la butée sur la tige ronde en acier. Après que le gabarit de traçage a été réglé grossièrement, serrez cette vis tout en maintenant fermement la vis moletée noire du milieu.
Maintenant, tenez la butée avec la main gauche et tournez avec la main droite sur la tige ronde. Le déplacement total est de 4,8 mm. Ensuite, serrez la butée avec la vis de fixation de la butée (en bas de l'image avec l'inscription "Veritas").
Assurez-vous que lors du tournage de la grande vis moletée en laiton, la vis de fixation de la butée est toujours dévissée ! La roue de coupe peut être complètement enfoncée, de sorte que ce gabarit de traçage puisse être rangé verticalement.
