Exemple d'application - Plaque de mesure en granit

Mesure de la planéité d'une semelle de rabot et de l'angle droit entre la semelle de rabot et les flancs

Pour la mesure de la planéité de la semelle de rabot, il est courant de placer une règle à cheveux sur la semelle. Nous ne considérons pas cette méthode comme idéale, car elle met déjà en évidence des écarts de quelques millièmes de mm qui ne sont pas du tout pratiques. Placez plutôt le rabot sur la plaque de granit et mesurez à différents endroits avec le jeu de cales. Le calage le plus fin de votre jeu, qui ne peut plus être glissé en dessous, est considéré comme le résultat de la mesure. Pour les rabots en métal haut de gamme, cela est généralement de 0,08 mm, pour les rabots de milieu de gamme de 0,15 mm.

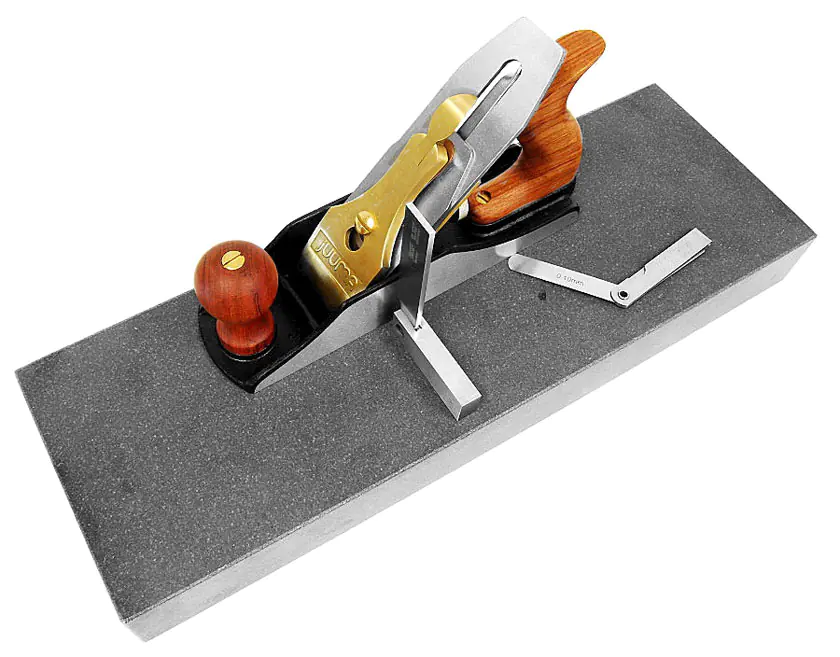

Pour la mesure de l'angle droit entre la semelle de rabot et les flancs, il ne faut pas utiliser la semelle elle-même comme référence, car il existe également de petites différences à certains points de mesure au sein de la semelle. La meilleure solution pour cette tâche est une plaque de mesure précise en granit, car elle permet de trouver une référence neutre. Avec un angle de précision, qui est poussé contre le flanc du rabot, on peut très bien détecter les écarts. Le bras de l'angle doit reposer fermement sur la plaque de granit. Avec un jeu de cales, vous pouvez mesurer l'écart sur le bord supérieur du flanc. Le calage le plus fin de votre jeu, qui ne peut plus être glissé entre, est considéré comme le résultat de la mesure. Pour les rabots en métal haut de gamme, cela est généralement de 0,06 mm, pour les rabots de milieu de gamme de 0,15 mm.

Chaque fabricant indique, le cas échéant, d'autres valeurs de tolérance qui peuvent différer de celles indiquées ici, donc en cas de doute, renseignez-vous directement auprès de lui.

Important : Assurez-vous que la plaque de granit et l'objet de mesure sont propres et exempts de poussière.
