Le Hingecrafter métrique n'est PAS compatible avec le positionneur LS en pouces ! Lisez les informations importantes ci-dessous, qui diffèrent du manuel d'utilisation, car le manuel est uniquement rédigé pour la version en pouces.

Besoins en outils et matériaux (page 2 du manuel)

Pour cette version métrique, des fraises à rainurer métriques sont utilisées, mais vous devez toujours utiliser les fraises demi-rond en pouces pour les arrondis. Quel couple de fraises combiner, vous le verrez dans la liste suivante.

3/8" = 9,52 mm de diamètre (= 3/16" de rayon) fraise demi-rond avec fraise à rainurer de 10 mm
1/2" = 12,7 mm de diamètre (= 1/4" de rayon) fraise demi-rond avec fraise à rainurer de 12 mm
5/8" = 15,88 mm de diamètre (= 5/16" de rayon) fraise demi-rond avec fraise à rainurer de 16 mm
3/4" = 19,05 mm de diamètre (= 3/8" de rayon) fraise demi-rond avec fraise à rainurer de 19 mm

Nous avons quelques-unes de ces fraises demi-rond en pouces avec un shank de 12 mm, donc adaptées à toute défonceuse plus grande ! Et bien sûr, aussi les fraises à rainurer !

Les barres en laiton requises d'un diamètre de 1/8 pouce ne peuvent malheureusement pas être proposées.

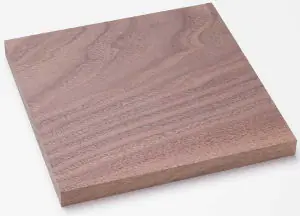

Préparation du bois (page 3 du manuel)

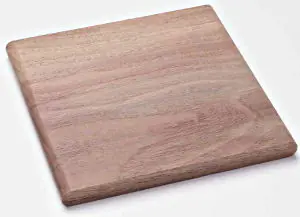

Lorsque vous rabotez le bois pour les charnières comme décrit à la page 3, assurez-vous que l'épaisseur correspond au diamètre des fraises demi-rond.

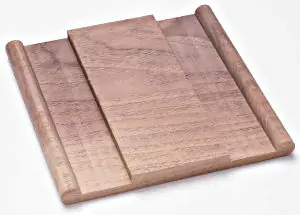

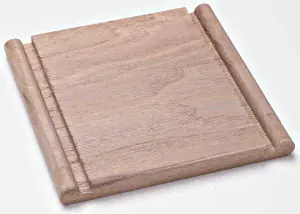

Agrandissement des pattes de charnière (page 5 du manuel)
Réglez la défonceuse comme décrit (fig. 9 du manuel) et utilisez la fraise à rainurer qui correspond à la fraise demi-rond que vous avez utilisée.
Réglez l'échelle métrique de votre butée sur une valeur correspondant au diamètre de votre fraise à feuillurer (voir figure 10 dans le manuel). Assurez-vous que la profondeur de fraisage est réglée pour enlever la moitié du matériau (profondeur de fraisage = ½ épaisseur du matériau) avant de commencer à fraiser. Fraisez en chevauchant, en reculant la butée d'environ 6 mm après chaque passage, jusqu'à ce que vous atteigniez la marque de 32 mm sur la butée (si vous avez besoin de charnières avec des pattes très longues, agrandissez-les davantage).

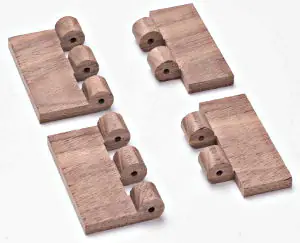

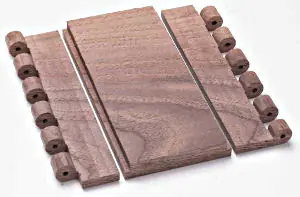

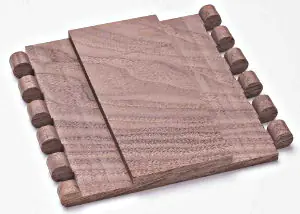

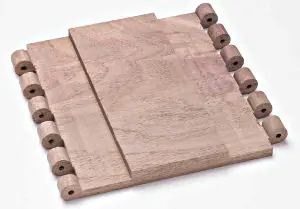

Dégagement des rouleaux de charnière (page 5 du manuel)
Réglez tout comme décrit dans le manuel à la page 5, puis insérez le gabarit INCRAment qui correspond au diamètre de la fraise utilisée. Les gabarits INCRAment métriques nécessaires pour dégager les rouleaux de charnière sont inclus dans la livraison du Hingecrafter (fabricant de charnières). Le gabarit #26 contient des marquages pour des charnières de 10 mm (lignes bleues) et pour des charnières de 12 mm (lignes rouges). Le gabarit #27 contient des marquages pour des charnières de 16 mm (lignes bleues) et pour des charnières de 19 mm (lignes rouges). (Il s'agit de la longueur des rouleaux de charnière)
