Informations supplémentaires sur l'étau de menuisier No. 52 1/2 avec réglage rapide

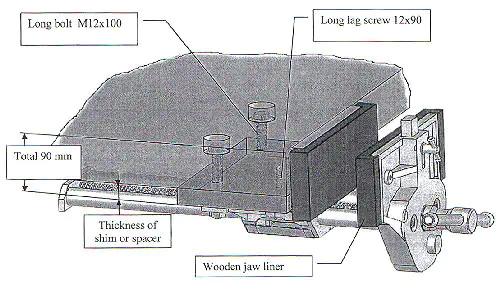

Le vise doit être fixé avec des vis suffisamment grandes sur une plaque qui ne peut pas basculer. N'oubliez pas que ce vise pèse presque 16 kg ! Nous recommandons pour les trous arrière des vis à filetage M12 avec tête hexagonale, qui sont enfoncées dans la plaque par le haut. Pour les trous avant (c'est-à-dire près de la mâchoire), nous recommandons des vis à bois de 12 mm d'épaisseur avec tête hexagonale, vissées par le bas. Les têtes et les écrous des vis doivent être équipés de rondelles. Détails voir image !

Vous pouvez habiller les mâchoires sans problème après le montage avec du bois, si vous le souhaitez. Des trous sont prévus à cet effet sur les mâchoires.

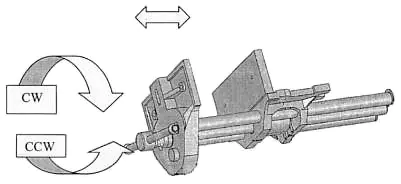

Voici comment fonctionne le réglage rapide :

Tourner la clé à molette dans le sens inverse des aiguilles d'une montre 1 1/2 à 2 fois et le réglage rapide se déverrouille. Maintenant, la mâchoire avant peut être déplacée librement en avant et en arrière. Si la clé à molette est tournée dans le sens des aiguilles d'une montre 1 1/2 à 2 fois, le réglage rapide se verrouille à nouveau et vous pouvez serrer fortement.

Avertissement :
Lors du réglage rapide, ne mettez pas les doigts entre les mâchoires !

Instructions de montage

La surface de montage : 265 mm de large 127 mm de profondeur.
Espacement des trous sur la mâchoire : 190 mm
Espacement des trous à l'arrière : 175 mm
Longueur totale : 605 mm
Ouverture : 395 mm
Profondeur de serrage : 105 mm
Épaisseur de bois recommandée : 90 mm
Des plaques plus fines peuvent être doublées au point de montage !
