Instructions pour assembler 2 capteurs de profil
Si vous emboîtez deux palpeurs de profil, vous pouvez augmenter la longueur de travail jusqu'à 514 mm.
Avec les deux barres, la largeur exacte du ciseau à bois peut également être réglée pour marquer le trou de tenon.

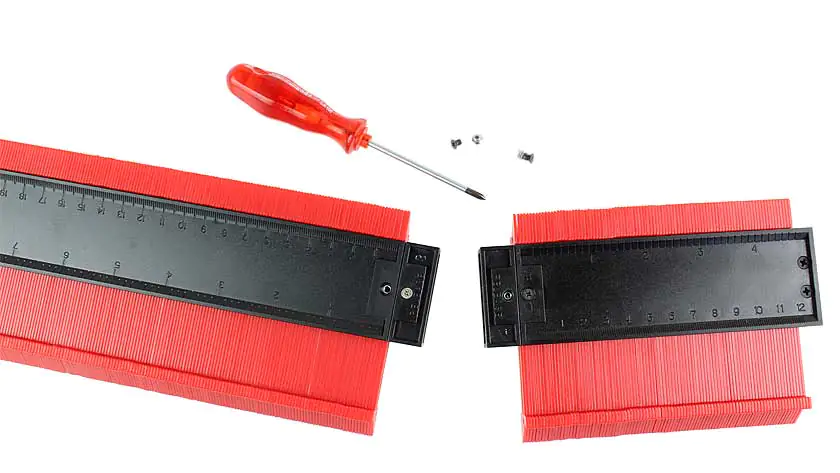

Dévissez avec un tournevis cruciforme de montre une vis pour les embouts des deux capteurs de profil qui doivent être assemblés. Assurez-vous que les embouts ne contiennent pas d'insert métallique et que sur un gabarit, c'est la vis extérieure et sur l'autre gabarit, c'est la vis intérieure. Après avoir dévissé les embouts, les lamelles peuvent tomber. Veillez à ce que cela ne se produise pas en manipulant avec précaution. Le remontage des lamelles est un peu laborieux !

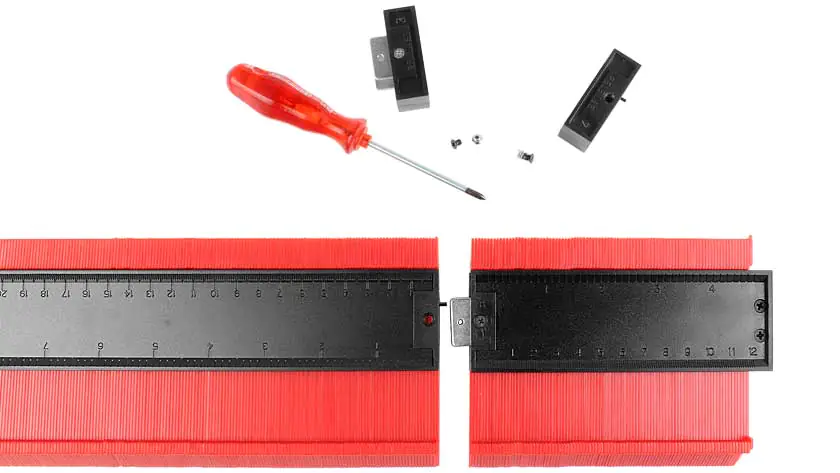

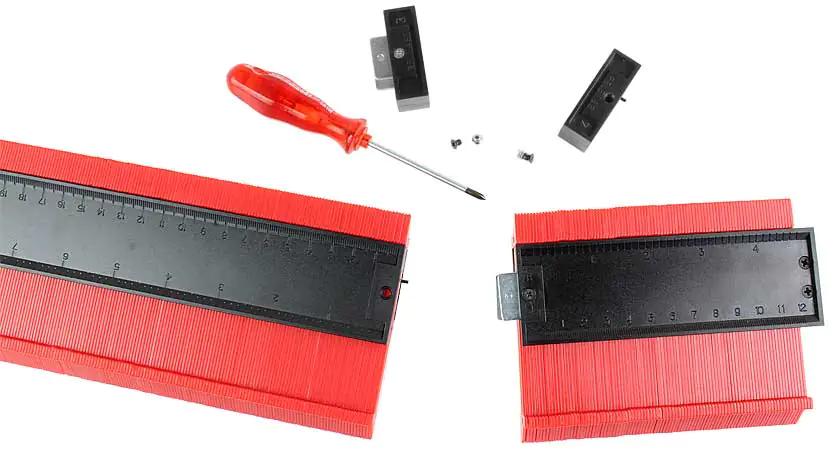

Dans cette image, vous voyez les embouts démontés. Ils sont démontés de manière à ce que les languettes de connexion en métal restent sur un gabarit de profil.

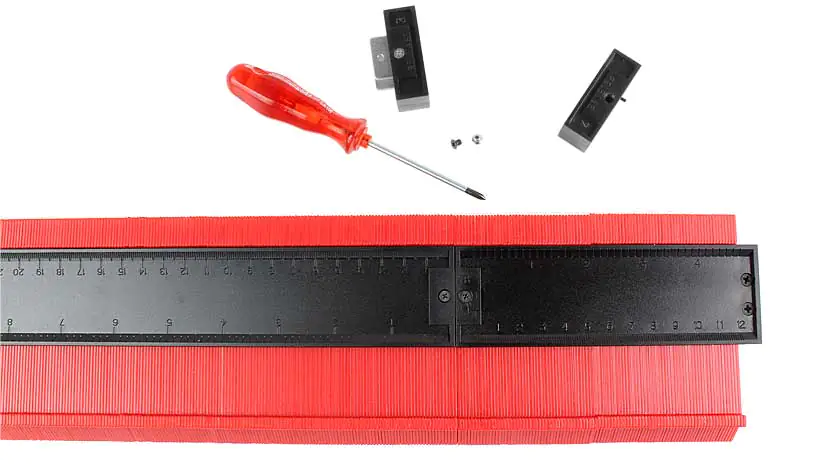

Maintenant, insérez soigneusement les deux capteurs sans embouts ensemble et serrez les vis.
Assurez-vous de conserver en toute sécurité les pièces dévissées !
