Mode d'emploi - Boîte à onglets de précision pour coupes à 90° et 45°

7 février 2025 Manuels, Instructions

Mode d'emploi - Boîte à onglets de précision pour coupes à 90° et 45°

Tracez la ligne de coupe sur la pièce à travailler. Abaissez le guide latéral, qui se trouve à un angle de 90° par rapport au guide de scie. Cela fixe le guide de scie sur le bord avant (flèche blanche en bas). Insérez la lame factice entre les plaques de guidage et ajustez-les de manière à ce que la lame factice et la ligne de coupe coïncident (2 flèches blanches parallèles à la pièce en haut).

Maintenez la pièce et le guide de scie fermement ensemble avec la main gauche. Retirez la lame factice et insérez la scie à main avec la lame. Les scies japonaises fonctionnent en traction, vous n'avez donc pas besoin d'exercer de pression pour une coupe nette.

Au lieu de tenir le guide de scie avec la main gauche, vous pouvez également le fixer avec un serre-joint. Les mouvements de la scie sont ainsi plus stables et vous pouvez effectuer la coupe en toute tranquillité sans risque de déchirement.

Remarque : La lame factice d'une épaisseur de 0,6 mm est adaptée à la grande lame de scie d'une longueur de 265 mm et d'une épaisseur de 0,6 mm. La petite lame de scie est destinée à des travaux plus petits et ne nécessite pas de lame factice.

À prendre en compte lors du remplacement des deux lames de scie fournies

À gauche : vue de dessus
1) Plage de réglage pour la largeur de l'évier
2) Vis de réglage de hauteur pour le butoir arrière
3) butoir avant

À droite : vue de dessous
4) Vis de réglage de hauteur pour le butoir arrière
5) Vis de blocage pour la largeur de l'évier
6) Vis de réglage pour le butoir avant

Réglage pour des coupes à 45°

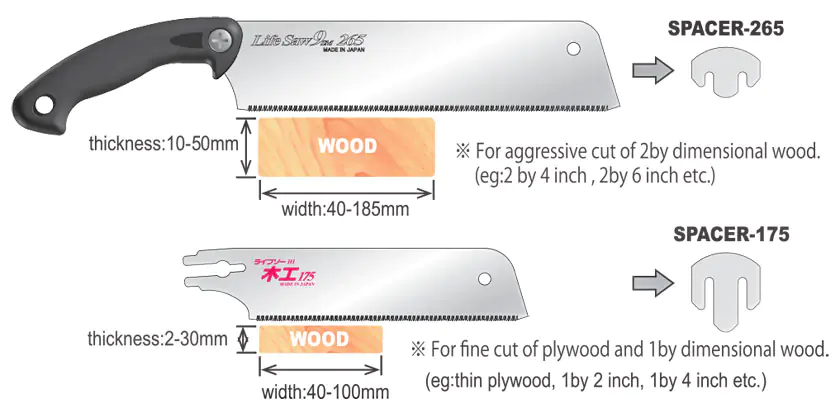

Comme cette scie est livrée avec deux lames de scie de longueurs et d'épaisseurs différentes, les entretoises doivent être échangées lors du changement. L'entretoise pour la grande scie est installée en usine (sur l'image en haut à droite, à droite, c'est la courte !) entre les deux plaques de guidage. L'entretoise pour la petite scie (sur l'image en bas à droite) est visible sur les plaques de guidage, de sorte qu'elle est toujours prête pour l'échange. Pour l'échange, il suffit de desserrer les deux vis moletées, de glisser l'autre entretoise entre les plaques et de placer celle qui n'est pas utilisée à l'avant de manière visible.

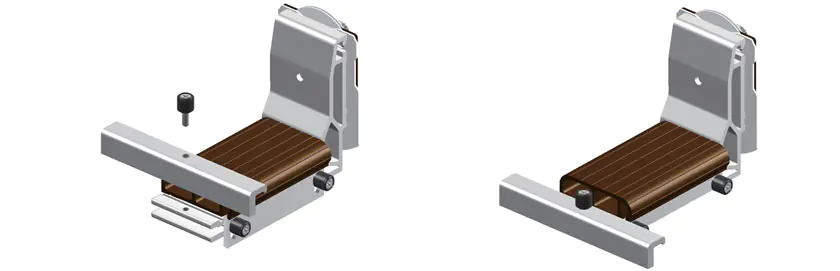

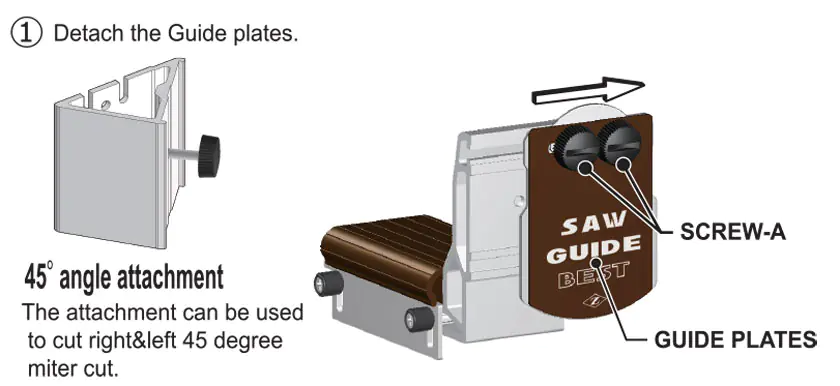

Pour effectuer des coupes précises à 45°, la boîte à onglets est reconfigurée en quelques gestes, en montant l'accessoire pour 45°. Les coupes à 45° peuvent être orientées à droite ou à gauche.

Dévissez les deux vis moletées noires. Ne les retirez pas complètement ! Ensuite, faites glisser le guide de la lame de scie, composé de 2 plaques de guidage, 2 entretoises et d'un plateau de vis écrous avec ces deux vis moletées sur le côté.

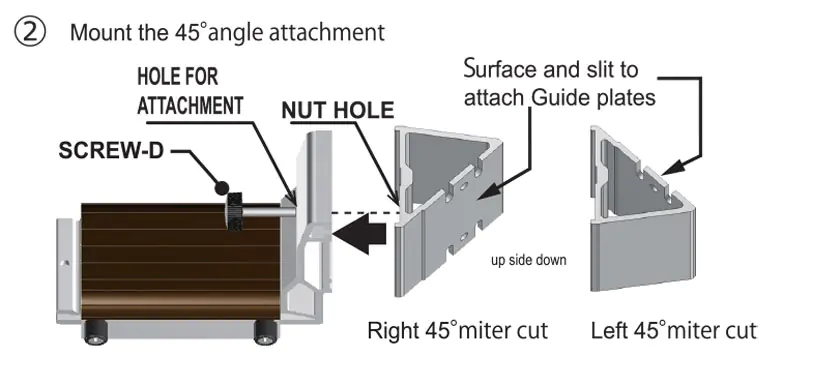

Montez maintenant l'embout à 45°. Cela se fait avec une seule vis. Le passage de droite à gauche se fait en tournant l'embout.

Réglage pour les pièces larges

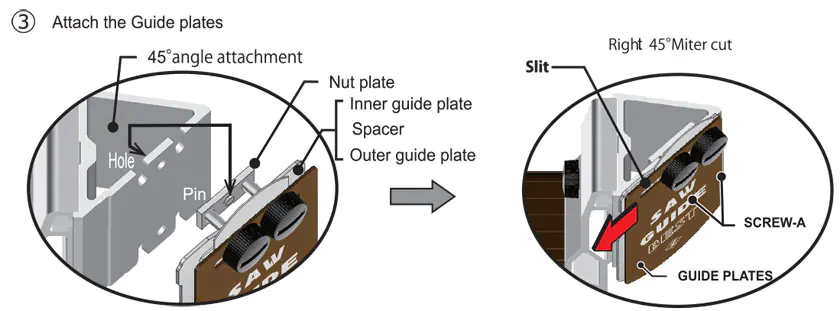

Maintenant, vous devez simplement accrocher le guide de lame de scie complet. La plaque de l'écrou à vis se trouve maintenant à l'intérieur du profil d'assemblage. Les plaques de guidage sont maintenant ajustées de manière à être à peu près centrées sur la surface de l'assemblage. Vous pouvez maintenant serrer les deux vis.

Montez le guide parallèle pour les pièces larges sur l'appareil de base. C'est rapide à faire, car il n'y a qu'une seule vis.

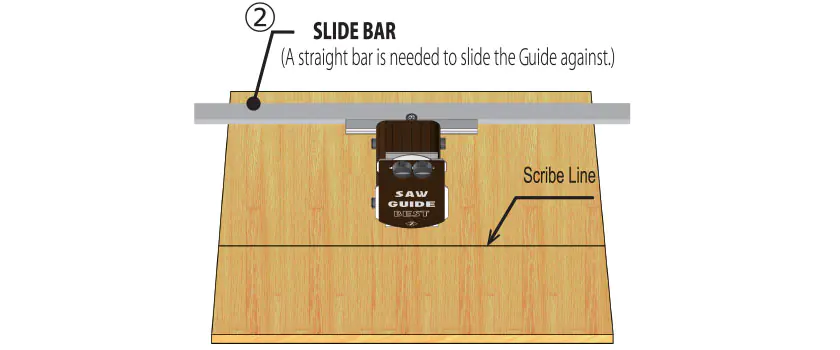

Vous avez besoin d'une règle plate ou d'une latte droite comme surface d'appui pour le guide parallèle. Tracez d'abord la ligne de coupe.

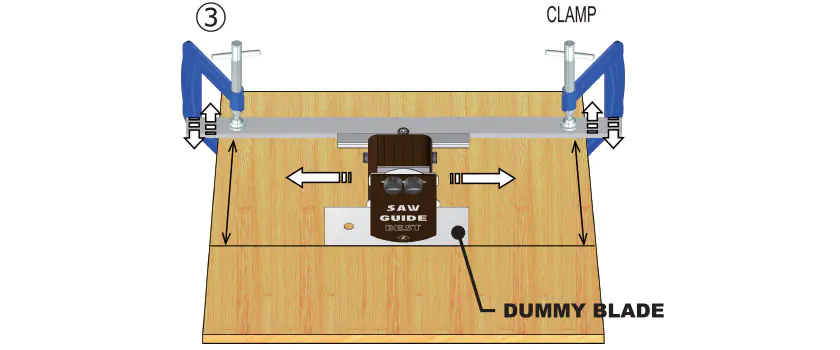

Insérez la feuille factice dans le guide de scie et ajustez la règle plate et le guide de manière à ce que la feuille factice soit exactement sur la ligne de coupe et que le guide parallèle soit sur la règle plate. Fixez la règle plate avec 2 serre-joints. Parcourez d'abord toute la ligne de coupe avec la feuille factice. De cette manière, vous pouvez vérifier si tout est correctement réglé.

Changement de lame de scie

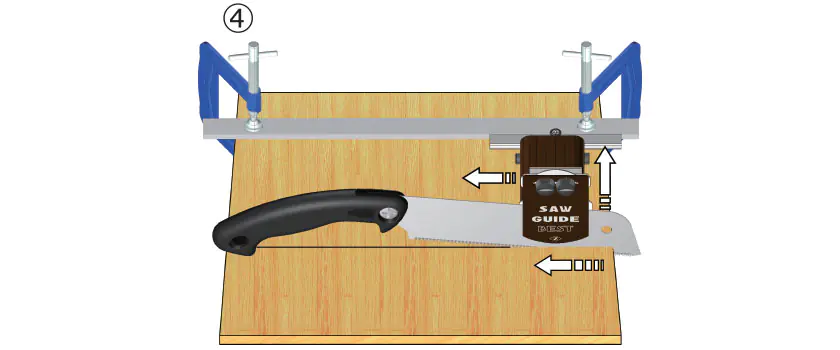

Lorsque tout est correctement réglé, retirez la lame factice et insérez la scie à la place. De cette manière, vous pouvez découper des plaques de largeur variable de manière propre et précise.

Remarque : L'endroit où la lame de scie avec les dents pénètre dans le bois doit se situer le plus directement possible sous le guide, les mouvements de scie sont alors bien guidés et calmes, ce qui donne un résultat de coupe précis. Si cet endroit se trouve devant le guide, la lame de scie peut vibrer et entraîner une coupe imprécise.

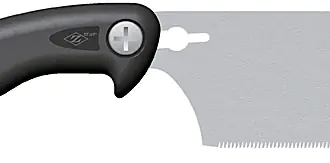

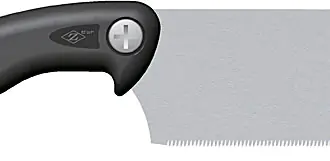

La vis peut être tournée à l'aide d'une pièce de monnaie.

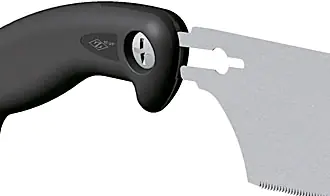

Insérez la lame de scie jusqu'à l'arrêt avec la vis desserrée.

Serrez la vis.
