Mode d'emploi pour le petit rabot Veritas

Le petit rabot de base de Veritas est indispensable pour tous les travaux nécessitant de créer des surfaces précises d'une profondeur uniforme, comme des encoches pour charnières et gâches, ou encore de la sculpture en relief. Le corps du petit rabot de base a été conçu pour être non seulement très ergonomique, mais aussi pour avoir toujours un contact maximal avec la pièce à travailler. Le pied replié sur les côtés et le pont garantissent que le rabot a toujours le plus grand contact possible avec la pièce, même lorsque vous commencez sur le côté ou atteignez l'extrémité de la pièce. La pression du ressort de la vis de serrage maintient la lame en place lors du réglage et empêche tout glissement. Le placement de la vis de serrage derrière la lame assure que les copeaux peuvent s'échapper sans entrave et garantit en même temps que la vue sur le tranchant n'est pas obstruée.

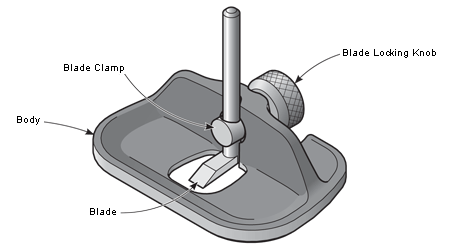

Image ci-dessous, parties du rabot :
Lame = Lame
Corps = Corps du rabot
Pince à lame = Support de lame
Bouton de verrouillage de lame = Vis de serrage

Réglage de la lame (Attention : La lame est tranchante !)

Détail : Gros plan de la lame en position intérieure (la lame est complètement entourée par la semelle)

Alignement du fer

Pour monter la lame, desserrez la vis de serrage et faites glisser la lame par le dessous du rabot à travers le mécanisme de serrage. La tension du ressort empêche la lame de bouger toute seule pendant que vous réglez la profondeur à une certaine mesure ou progressivement lors de la création d'une rainure. Serrez la vis de serrage pour fixer la lame. La lame peut être réglée à une profondeur allant jusqu'à 27 mm (1 pouce).

Affûtage de la lame

Le fer peut être fixé à la fois à l'intérieur de la semelle pour des applications standard (figure 2) et à l'extérieur de la semelle – où la lame dépasse le corps du rabot – (figure 3) pour des travaux dans les coins. Pour passer d'une orientation à l'autre, desserrez la vis de serrage et retirez le fer et le mécanisme de serrage. Installez le mécanisme de serrage dans la direction souhaitée, remettez le fer en place et serrez la vis de serrage.

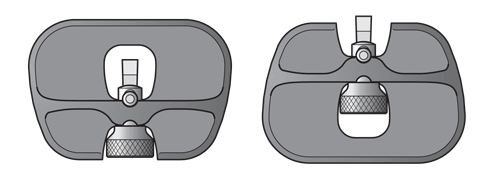

Figure à gauche : Fer à l'intérieur de la semelle du rabot.
Figure à droite : Fer à l'extérieur de la semelle du rabot.

Entretien et maintenance

Le fer de 6,35 mm (1/4 pouce) en acier au carbone a un angle de chanfrein de 25° et est mieux affûté avec une pierre à eau. Procédez au meulage et au polissage du dos et du chanfrein sur une pierre comme indiqué dans les illustrations 4 et 5.

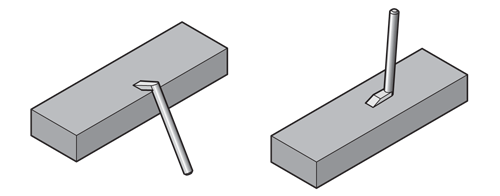

Illustration à gauche : Meulage du fer.
Illustration à droite : Polissage du fer.
