Mode d'emploi pour le serre-joint de surface Veritas

Description

Cette pince, simple et surtout rapide à manipuler, peut être utilisée avec tout trou de 3/4 pouce (19 mm). Le corps est équipé d'un mécanisme en coin qui fixe la pince de manière sûre et rapide dans tout matériau approprié - qu'il s'agisse de contreplaqué ou de bois massif - à partir de 16 mm d'épaisseur.

L'utilisation simple et sécurisée rend cette pince intéressante pour toutes sortes de dispositifs. Le corps est en acier, le bras en aluminium, la vis filetée et les vis moletées sont en laiton.

Application

Il suffit d'insérer le pied du corps dans un trou de 19 mm. En tournant la vis moletée sur la partie supérieure du corps, le pied du corps fendu est écarté et se coince de manière fiable dans le bois. Vous n'avez besoin que de peu de force pour fixer la pince en toute sécurité.

Remarque : L'effet de coin du corps fendu est énorme. Il est donc conseillé d'orienter le corps fendu dans le bois de manière à ce qu'il ne puisse pas écarter les fibres. Donc : L'effet de coin doit aller dans le bois dans le sens de la longueur et non dans le sens de la largeur !

Assurez-vous que les goupilles en acier trempé s'engagent dans les rainures du corps, puis serrez la vis moletée après avoir inséré la pièce à travailler.

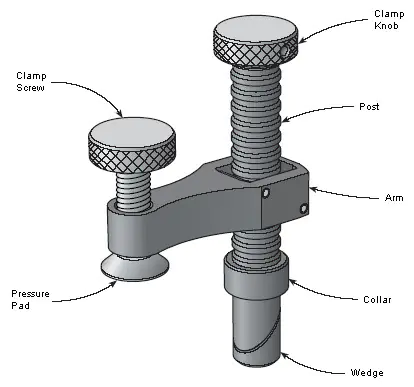

Image 1 : Parties de la pince de surface.

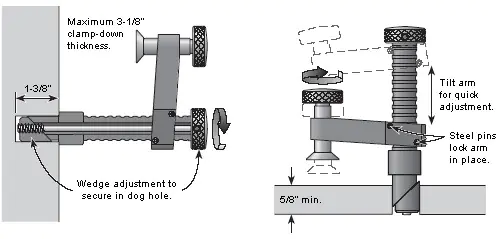

Image 2 : Profondeur minimale d'un trou aveugle.
Image 3 : Épaisseur minimale du matériau utilisé dans le cas d'un trou continu.
