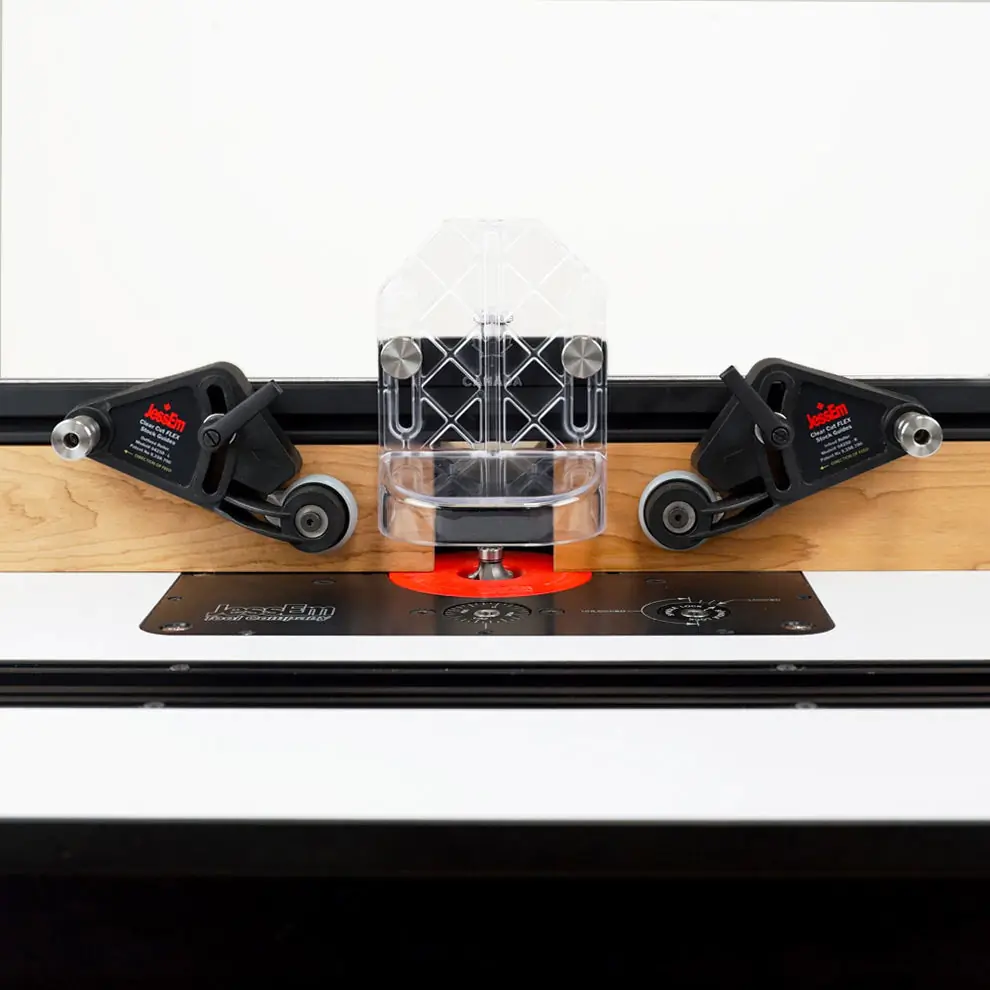

Clear-Cut Flex Stock Guides

JESSEM

Dans son fonctionnement, pratiquement identique aux précédents guides de stock Clear-Cut en métal, le corps principal des guides de stock Clear-Cut Flex est fabriqué en polyamide renforcé de fibres de verre de haute qualité, ce qui se traduit par un prix plus avantageux. De plus, le réglage de la hauteur s’effectue désormais via des leviers de serrage réglables. Inclus dans la livraison : kit de montage pour butée fabriquée soi-même, composé de 4 vis et 2 plaquettes métalliques assurant l’espacement correct des vis de fixation entre elles.

Fonctionnement :

Les rouleaux de guidage uniques de ce dispositif de pression sont inclinés à un angle de 5°, de sorte qu’ils dirigent automatiquement la pièce vers la butée. Votre pièce est fermement pressée contre la butée et les rouleaux en uréthane la maintiennent en sécurité.

Lorsque la pièce est guidée vers la butée par le dispositif de pression à un léger angle, il est important que les rouleaux de guidage ne tournent pas en arrière. Cela est particulièrement crucial lorsque vous réalisez des rainures, car sans cela, la pièce pourrait involontairement avancer vers la fraise. Pour éviter cela et le retour en arrière de la pièce, chaque rouleau de guidage est équipé d’un roulement à sens unique (un roulement à aiguilles qui ne tourne que dans une direction – la direction d’avance).

Le dispositif de pression de JessEm s’adapte à toutes les butées avec une rainure en T de 6,4 mm (1/4 pouce) (par exemple, celles de INCRA). Ils ont une plage de réglage de 70 mm (2-3/4 pouces). L'épaisseur maximale de la pièce est de 14,3 mm (9/16 pouces) inférieure à la distance de la surface de votre table de fraisage jusqu’au centre de la rainure en T où vous montez les dispositifs de pression.

Les dispositifs de pression sont usinés en aluminium massif, les rouleaux sont fabriqués en acier laminé à froid et durcis pour une durabilité accrue. Les vis de réglage sont en acier inoxydable, les rouleaux sont enrobés d’une résine réduisant l’usure et ayant un faible coefficient de friction. Les anneaux de friction sur les rouleaux sont coulés en uréthane, ce qui les rend durables et assure une bonne adhérence sur la pièce.

Les dispositifs de pression sont rapides et faciles à régler. Ils se fixent à la position souhaitée le long de la butée par une rotation de la vis d’axe. La hauteur est ensuite réglée avec la vis de serrage.

Avec ce dispositif de pression, il n’est plus nécessaire de se fatiguer à presser de longues planches contre la butée – les rouleaux de guidage le font pour vous. Il vous suffit de glisser votre pièce sous les dispositifs de pression. Ils tirent alors automatiquement la pièce contre la butée pendant que vous tenez l’autre extrémité.

Vous avez tout sous contrôle, même lors de l’usinage de planches larges ou longues. Les dispositifs de pression tirent la pièce fermement contre la butée. Vous obtenez ainsi des fraisages sûrs, doux et précis, puisque votre pièce est toujours automatiquement maintenue dans la bonne position.
