Guides de Protection de Coupe

JESSEM

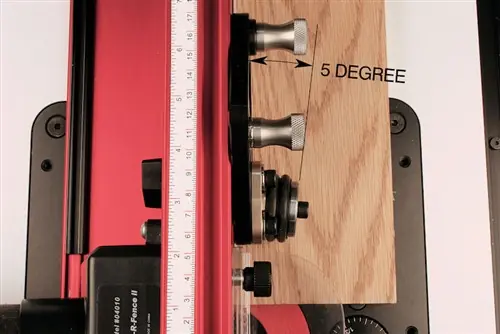

Les rouleaux de guidage uniques de ce dispositif d’appui sont inclinés à 5°, ce qui permet de guider automatiquement la pièce à travailler vers la butée. Votre pièce est fermement pressée contre la butée et les rouleaux en uréthane la maintiennent solidement en place.

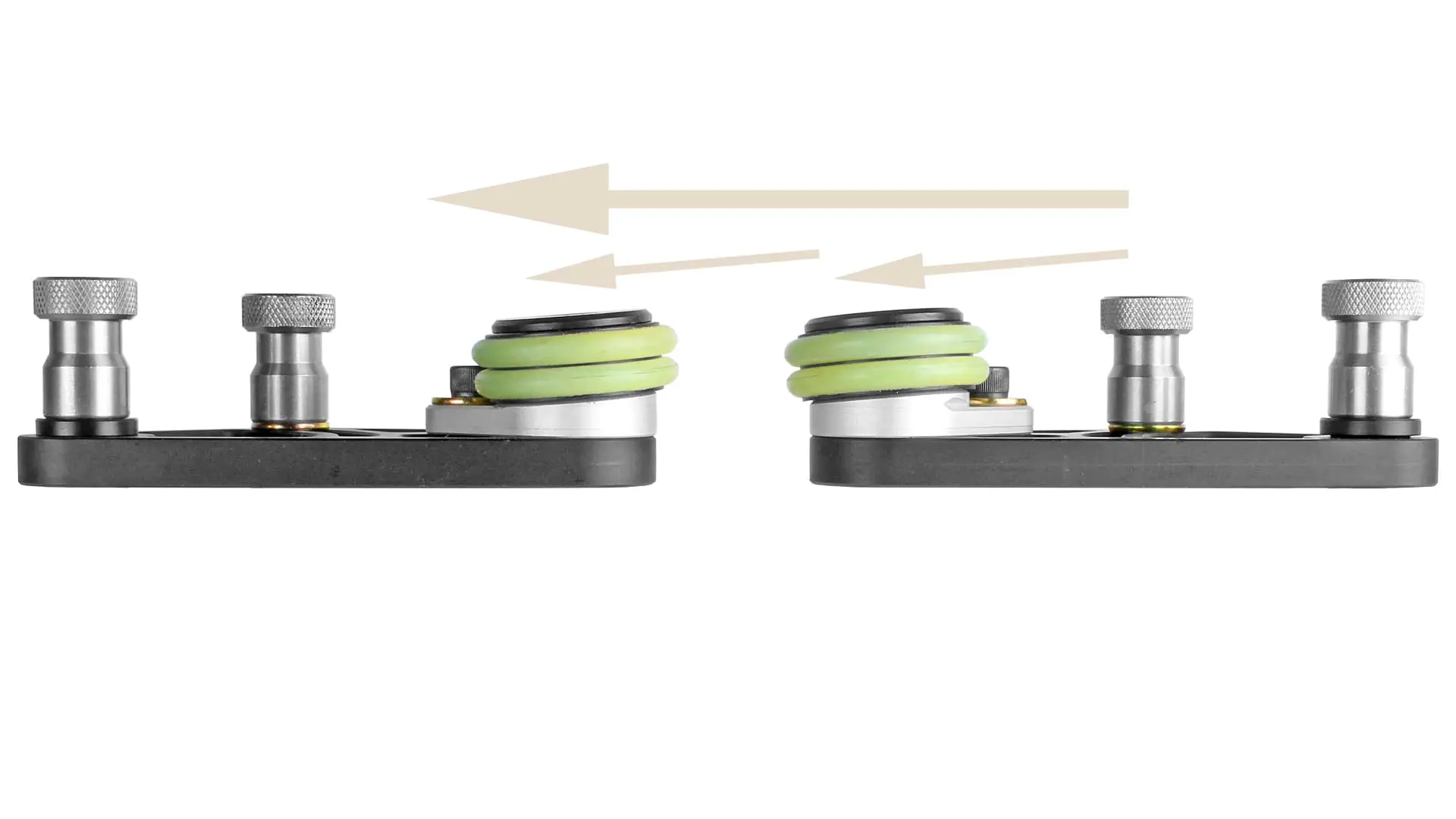

Lorsque la pièce est guidée vers la butée par le dispositif d’appui à un léger angle, il est important que les rouleaux de guidage ne tournent pas en arrière. Cela est particulièrement crucial lors du fraisage de rainures, car sinon la pièce pourrait être entraînée involontairement dans la fraise. Pour éviter cela et le rejet de la pièce, chaque rouleau de guidage est équipé d’un roulement à aiguilles unidirectionnel (qui ne tourne que dans une seule direction – la direction d’avance).

Le dispositif d’appui de JessEm s’adapte à toutes les butées avec une rainure en T de 6,4 mm (1/4 pouce) (par exemple, celles de INCRA). Ils ont une plage de réglage de 70 mm (2-3/4 pouces). L'épaisseur maximale de la pièce est inférieure de 14,3 mm (9/16 pouces) à la distance entre la surface de votre table de fraisage et le centre de la rainure en T où vous montez les dispositifs d’appui.

Les dispositifs d’appui sont usinés en aluminium massif, les rouleaux sont fabriqués en acier laminé à froid et en plus durcis pour une plus grande durabilité. Les vis de réglage sont en acier inoxydable, les rouleaux sont revêtus d’une résine anti-usure qui présente également un faible coefficient de friction. Les anneaux de friction sur les rouleaux sont moulés en uréthane, ce qui les rend durables et leur garantit une bonne adhérence sur la pièce.

Les dispositifs d’appui sont rapides et faciles à régler. Ils se fixent à la position souhaitée le long de la butée avec un tour de la vis d’axe. La hauteur est ensuite ajustée avec la vis de serrage.

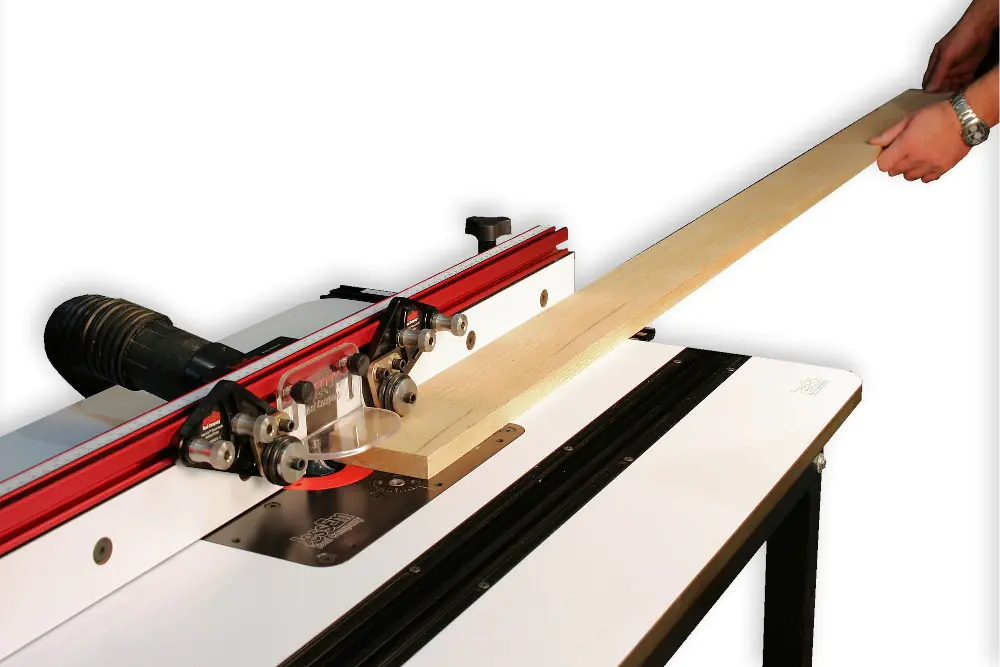

Avec ce dispositif de maintien, il n’est plus nécessaire de se fatiguer à presser de longues planches contre la butée – les rouleaux de guidage s’en chargent pour vous. Il vous suffit de glisser votre pièce sous les dispositifs d’appui. Ceux-ci attirent alors automatiquement la pièce vers la butée pendant que vous tenez fermement l’autre extrémité.

Vous avez tout sous contrôle, même lors de l’usinage de planches larges ou longues. Les dispositifs de maintien attirent fermement la pièce contre la butée. Ainsi, vous obtenez des fraisages sûrs, doux et précis, car votre pièce est toujours maintenue automatiquement dans la bonne position.

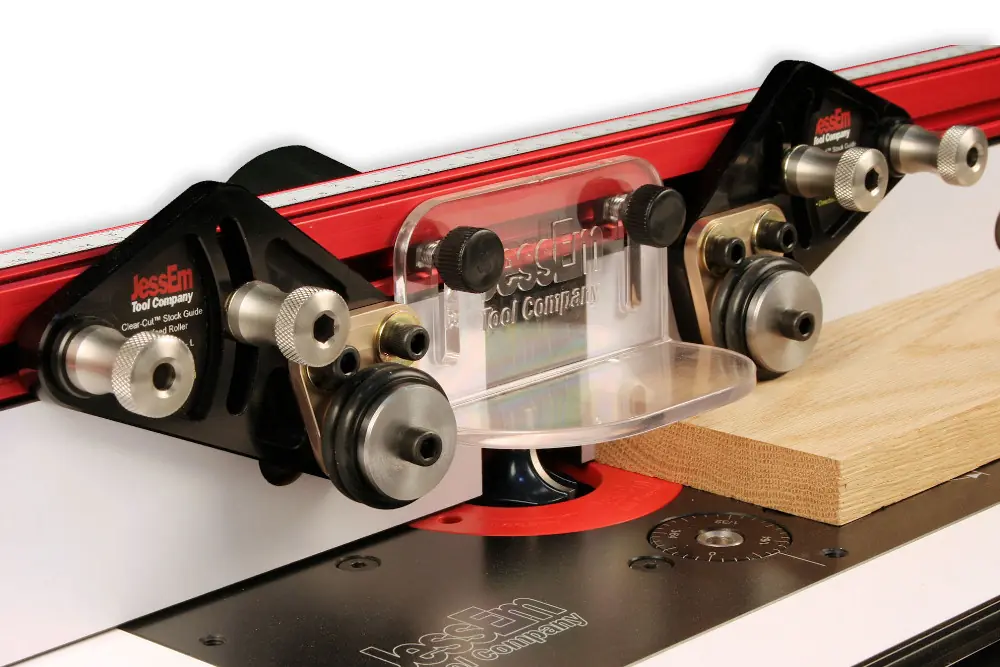

Le dispositif de protection illustré n’est pas inclus dans la livraison.

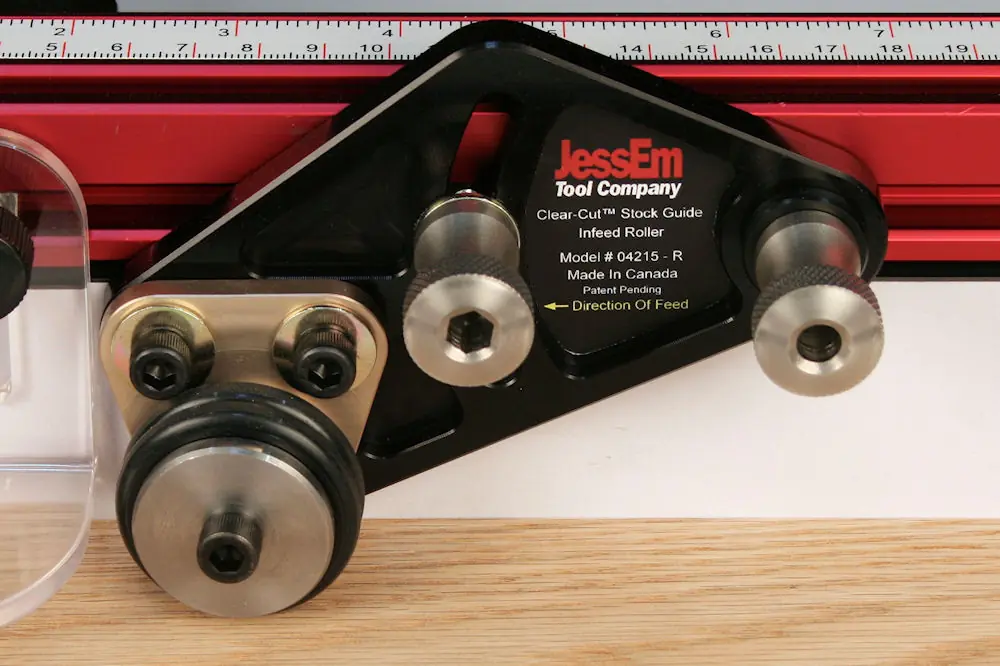

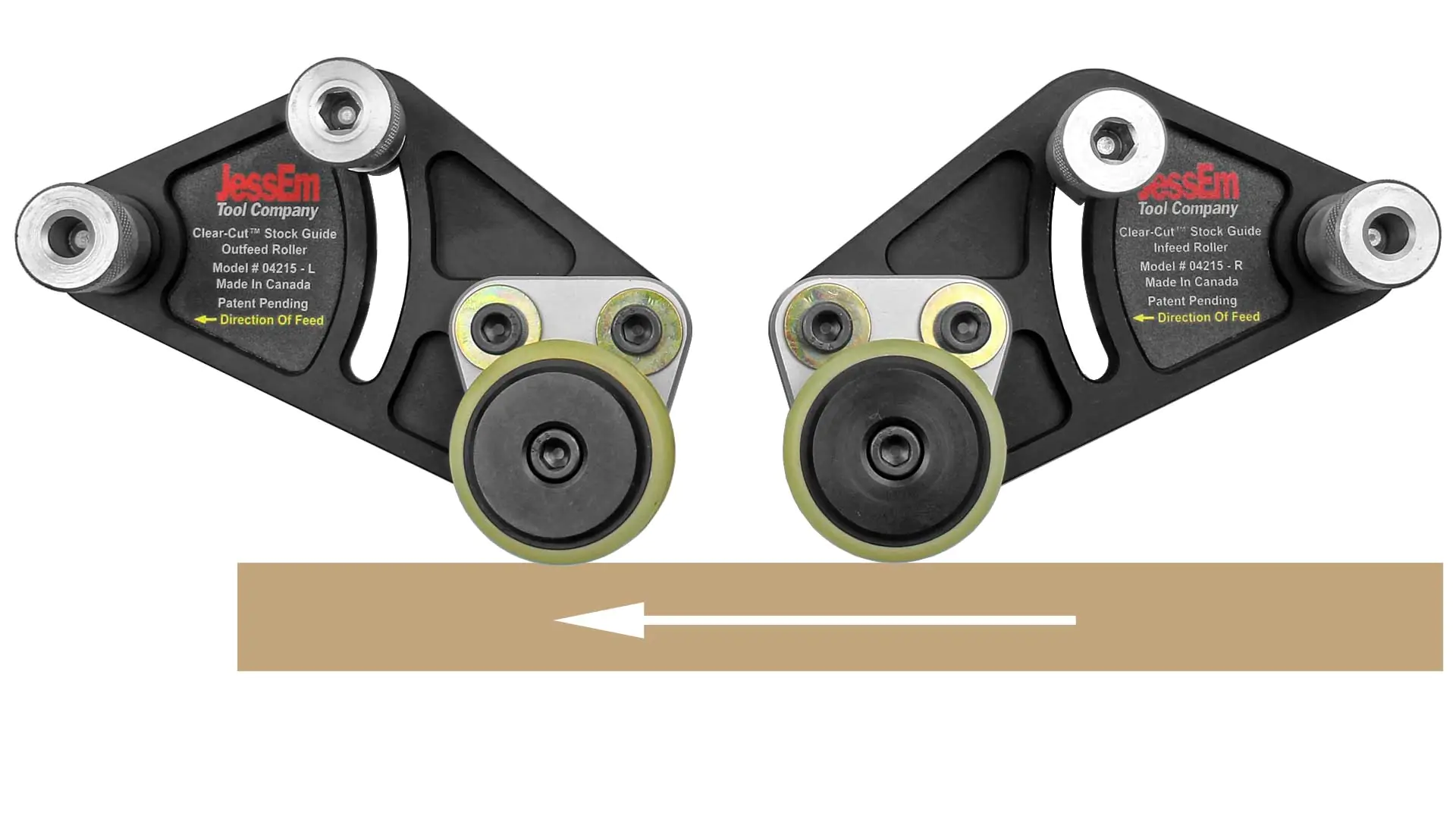

La livraison comprend un rouleau d’entrée et un rouleau de sortie ainsi qu’une clé hexagonale de 6,35 mm.
