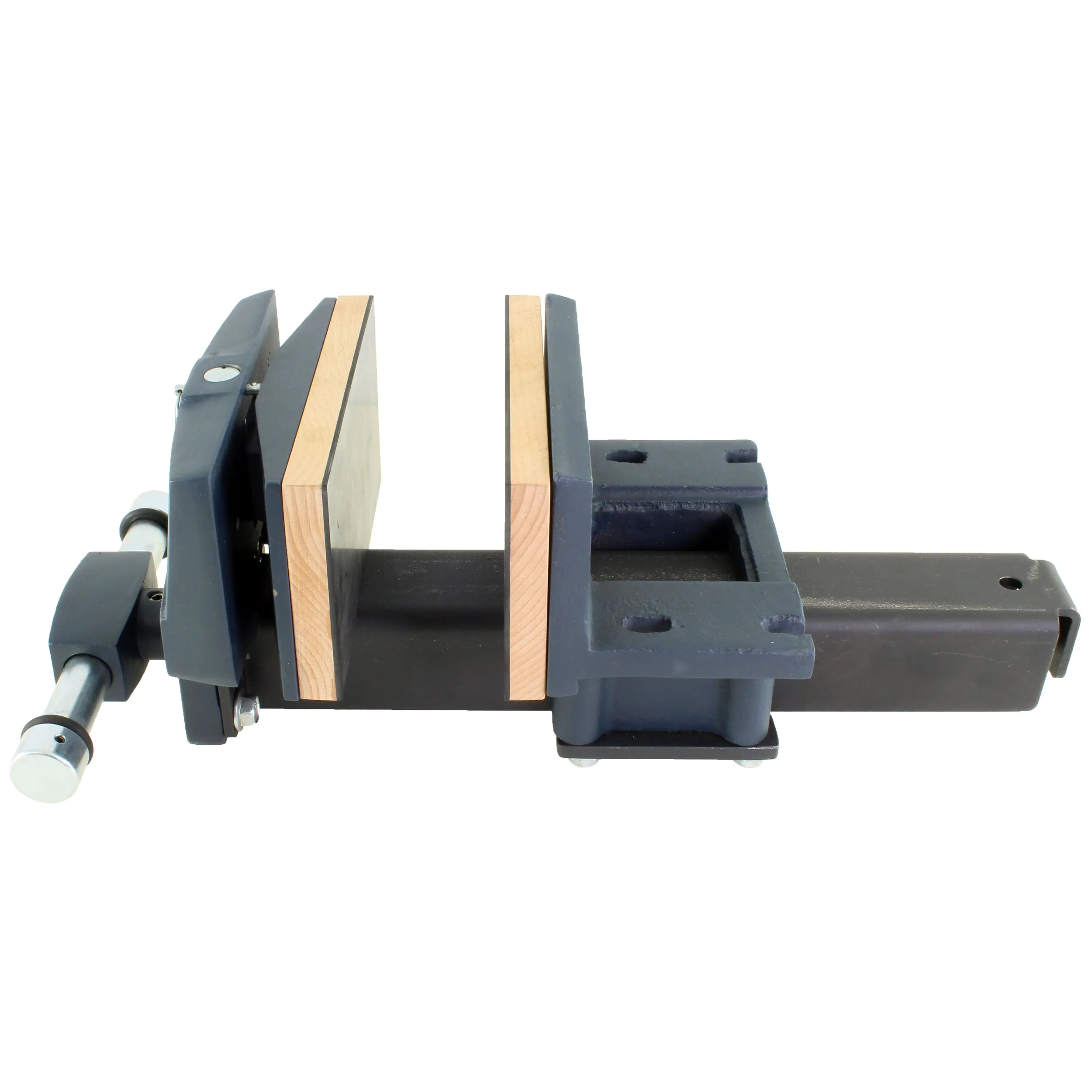

Étau de menuisier petit avec réglage rapide et plaque de pression pivotante jUUMA

















Disponible, délai de livraison : 1 à 3 jours ouvrables en Allemagne
Informations sur le produit
Les étaux de menuisier lourds, en général, peuvent être une véritable alternative à l'étau frontal d’un établi traditionnel et, entre autres pour des raisons de flexibilité, ils sont devenus incontournables dans de nombreux ateliers.
Il suffit d’un plan de travail stable sur lequel l'étau est fixé exactement là où il est nécessaire. Contrairement à un établi préfabriqué, cela est un avantage considérable, tout comme la rapidité et la simplicité d’installation.
Comme prochaine étape d'évolution, à l’ajustement rapide, qui s’avère particulièrement pratique pour les épaisseurs de matériaux changeantes, s’ajoute désormais une plaque d’appui pivotante. Cette dernière serre également de manière fiable les pièces coniques.
Si nécessaire, les mâchoires de protection fournies peuvent être remplacées par des mâchoires fabriquées par vos soins. Surtout si la mâchoire mobile doit recevoir des crochets d'établi, il est conseillé de monter un matériau nettement plus épais.

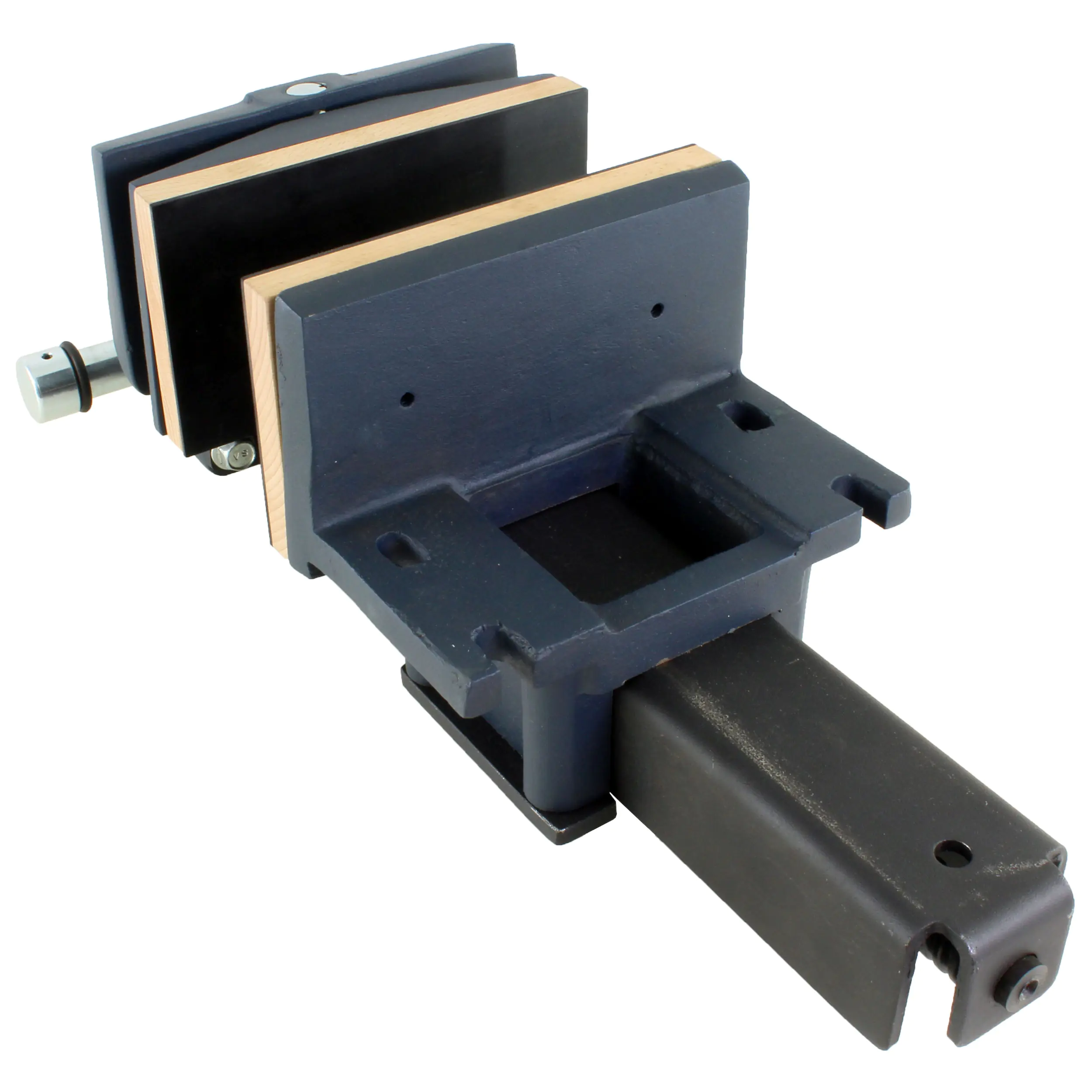

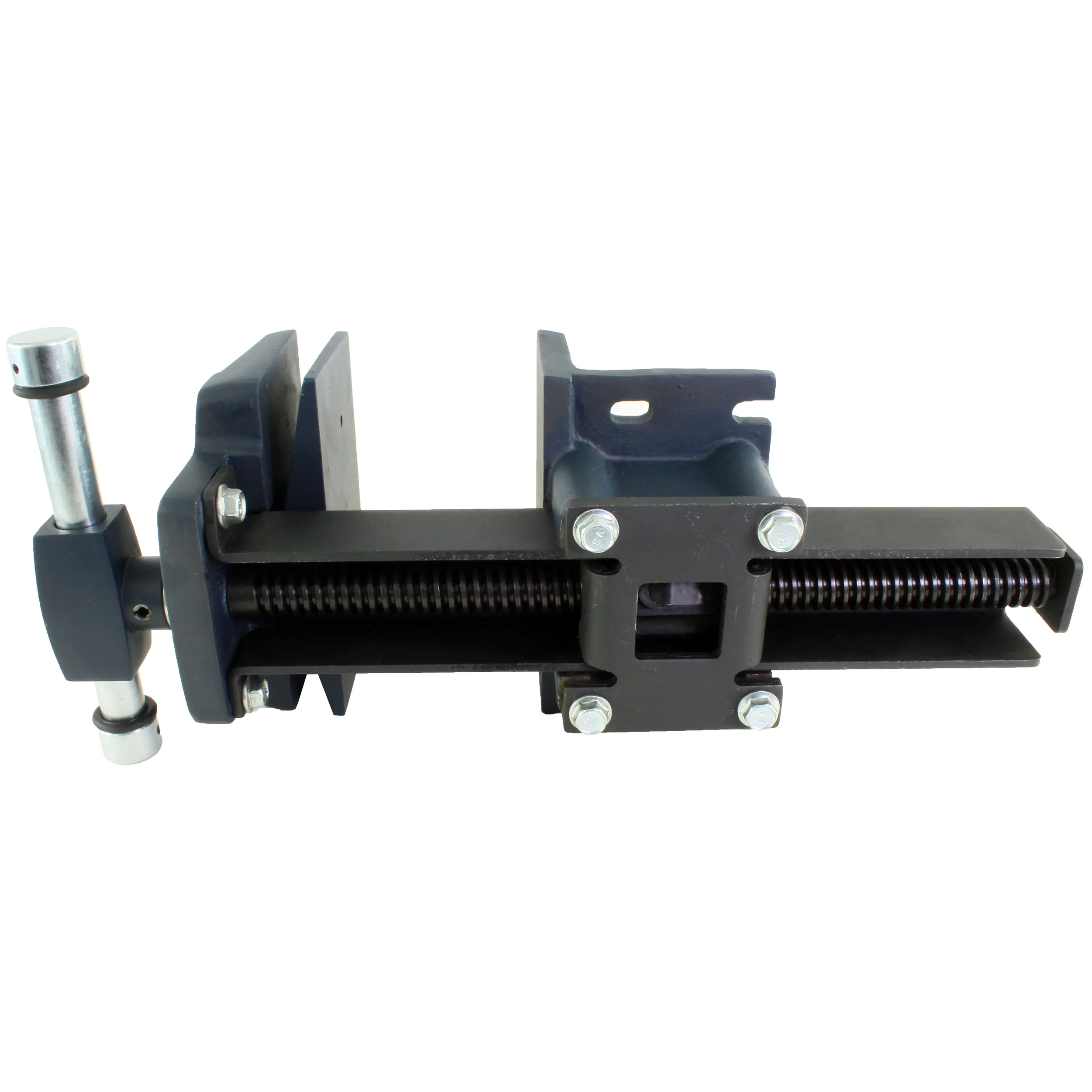

Le profilé en U extrêmement solide n’est pas seulement un composant central de cet étau de menuisier unique, mais il couvre également la broche finement travaillée avec un filetage trapézoïdal et la protège ainsi de la poussière, des copeaux et des sciures. La clé d'étau massive est équipée de bagues en O pour amortir le choc en position finale. La solidité ne laisse aucun doute, même avec le poids élevé.
La couleur allant du bleu foncé satiné au mat, tendant vers l’anthracite, est agréable à l'œil. Rien à voir avec les laques brillantes en couleurs criardes!
Fonction d’ajustement rapide :
Comme pour d’autres constructions similaires, pour activer le mécanisme, la clé d'étau doit être tournée dans le sens antihoraire. Après environ deux tours, la mâchoire mobile peut être tirée selon le besoin. Pour fixer la pièce à travailler, la mâchoire est poussée contre celle-ci. En tournant la clé d'étau dans le sens horaire, la pièce est finalement serrée.
Pour préserver la mécanique d’une usure prématurée, la règle est ici aussi : Ne serrez pas aussi fort que possible, mais aussi fort que nécessaire ! Concrètement : si la pièce ne bouge plus sous charge, elle est suffisamment fixée.
Augmentation de la capacité de serrage :

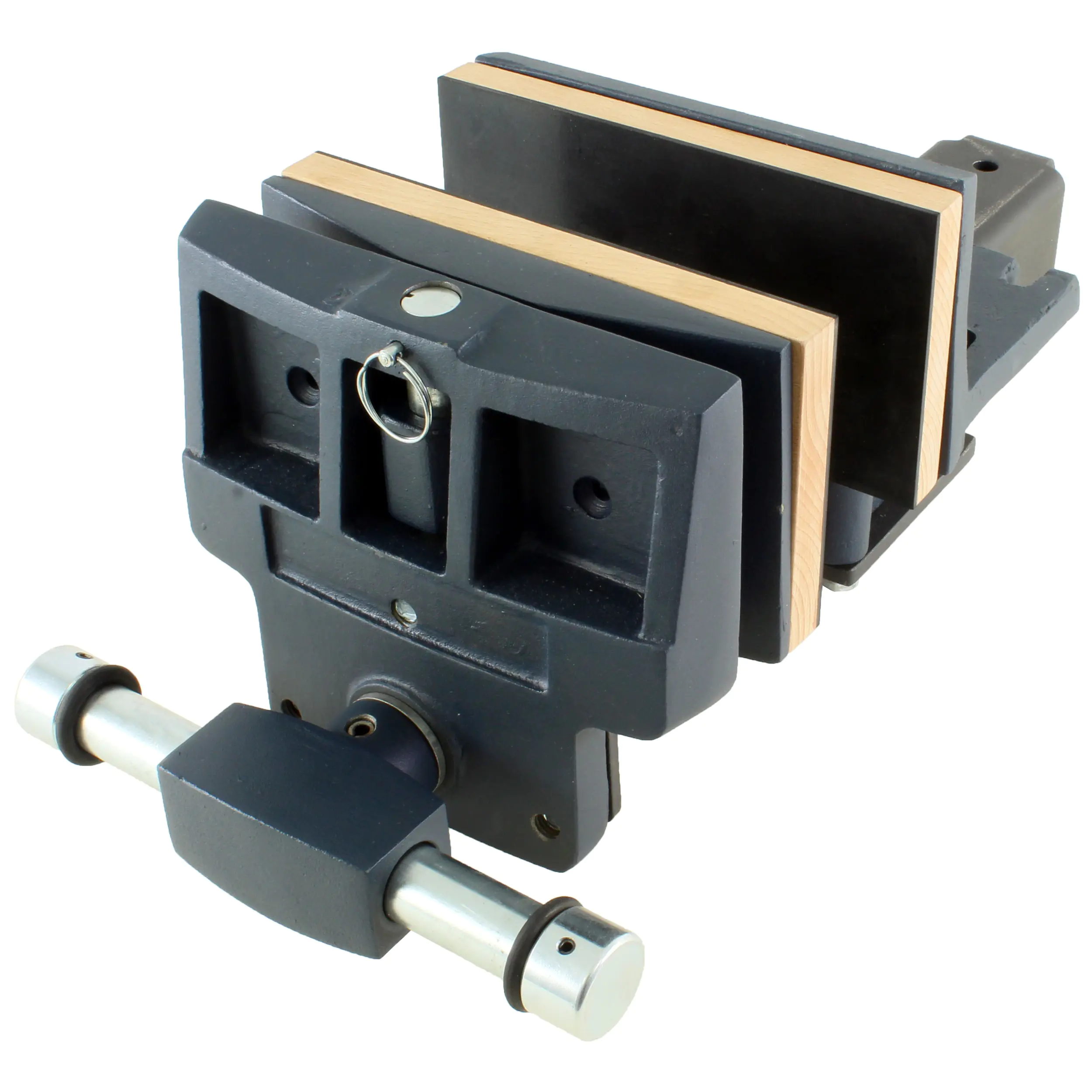

Pour réaliser une plus grande capacité de serrage, la plaque pivotante est démontable. Pour cela, il suffit de retirer la goupille avec l’anneau de sécurité à l’avant. Ensuite, on soulève légèrement la plaque de serrage, rendant visible le perçage pour la goupille dans le boulon de sécurité, qui rappelle un crochet rond d'établi. Avec un tournevis ou un autre outil approprié, la goupille peut être retirée facilement. Le montage est tout aussi simple, en veillant à ce que le perçage soit orienté vers „l'avant”. La goupille trouve alors finalement son chemin après avoir soulevé ou abaissé et tourné la plaque pivotante.
Données techniques | |
---|---|
Largeur des mâchoires | 180 mm |
Hauteur des mâchoires | 100 mm |
Épaisseur des mâchoires de serrage | 15 – 25 mm |
Largeur des mâchoires de protection | 180 mm |
Hauteur des mâchoires de protection | 100 mm |
Épaisseur des mâchoires de protection | 17 mm (15 mm bois, 2 mm plastique souple) |
Capacité de serrage maximale sans plaque de pression | 250 mm |
Capacité de serrage maximale sans plaque de pression, avec mâchoires de protection | 216 mm |
Capacité de serrage maximale avec plaque de pression | 225 mm |
Capacité de serrage maximale avec plaque de pression, avec mâchoires de protection | 191 mm |
Plage de rotation de la plaque de pression | +- 12 ° |
Longueur de la clé de pince | 210 mm |
Diamètre de la clé de pince | 22/30 mm |
Longueur totale | 480 mm |
Diamètre de la broche | 24 mm |
Profil en U | 53 × 63 × 53 mm, 5 mm d'épaisseur |
Largeur des trous oblongs pour fixation de table | 11 mm |
Épaisseur requise de la plaque de banc | 75 mm pour un alignement affleurant en haut, sinon prévoir une cale |
Matériel | Fonte, acier, bois de hêtre, plastique souple |
Poids total | 15,3 kg |
