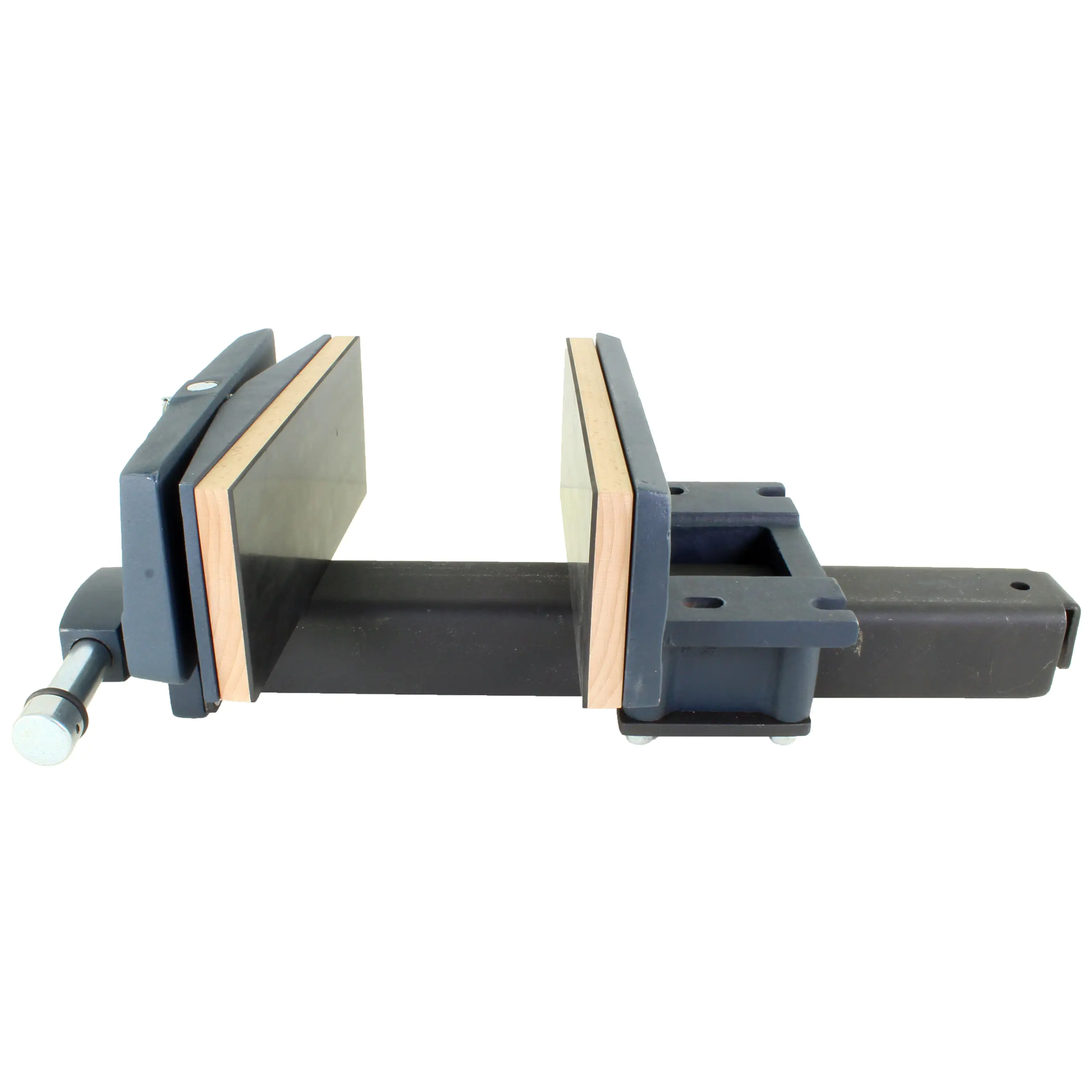

Grand étau de menuisier avec réglage rapide et plateau de pression pivotant jUUMA

















Disponible, délai de livraison : 1 à 3 jours ouvrables en Allemagne
Informations sur le produit
Les étaux de menuisier lourds en général peuvent être une véritable alternative à la presse avant d’un établi traditionnel, et pour des raisons de flexibilité, ils sont devenus incontournables dans de nombreux ateliers. Il suffit d’un plateau de travail stable sur lequel l'étau est fixé exactement là où il est nécessaire. Contrairement à un établi déjà prêt, cela représente un avantage évident, tout comme la facilité et la rapidité d’installation.

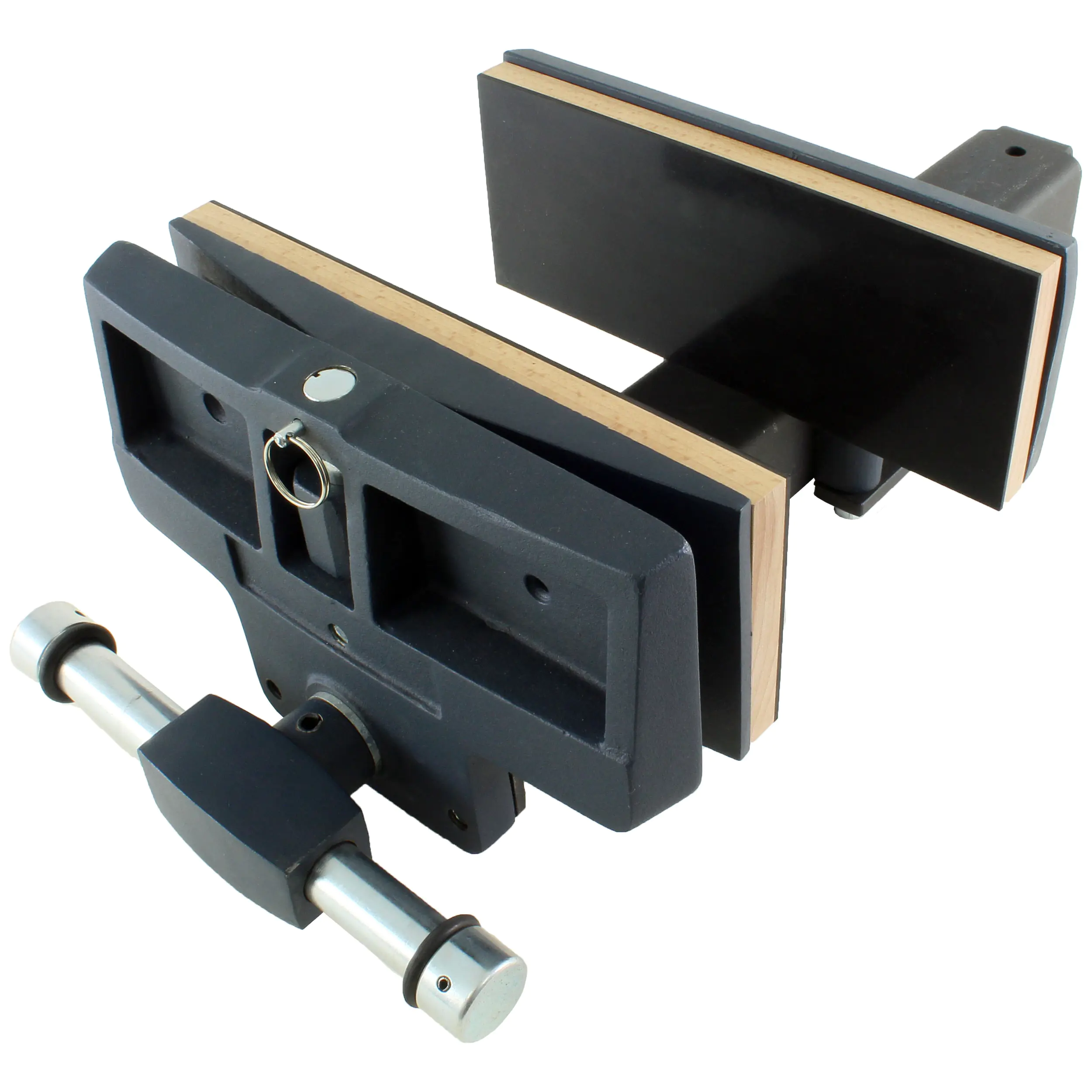

La prochaine étape d'évolution comprend maintenant, en plus de l’ajustement rapide, qui s’avère particulièrement utile lors de changements fréquents d'épaisseur de matériau, une plaque de pression pivotante. Cette dernière serre de manière fiable même les pièces coniques.
Si nécessaire, les mâchoires de protection fournies peuvent être remplacées par des mâchoires fabriquées à la main. Surtout si la mâchoire mobile doit accueillir des crochets d'établi, il est recommandé de monter un matériau sensiblement plus épais.

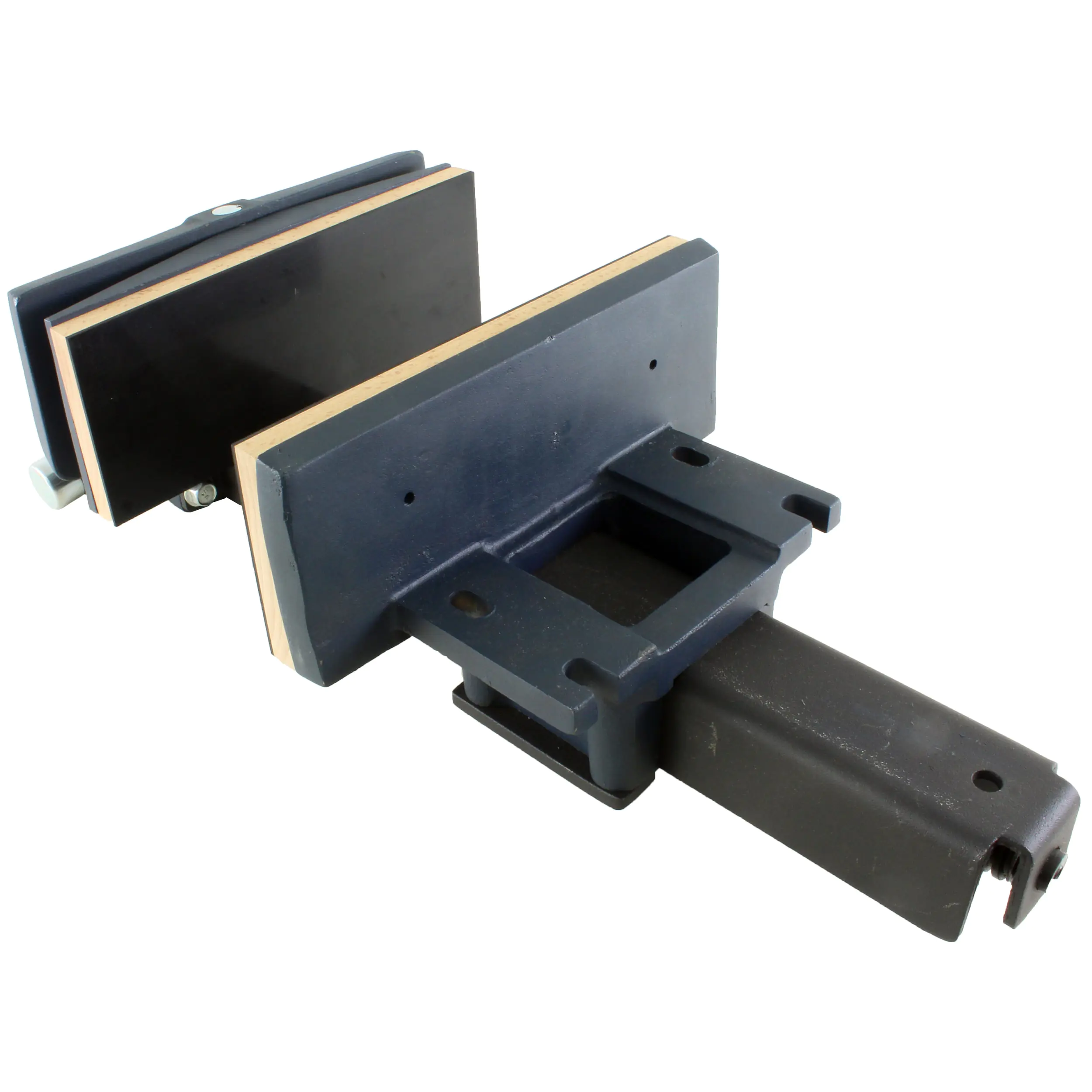

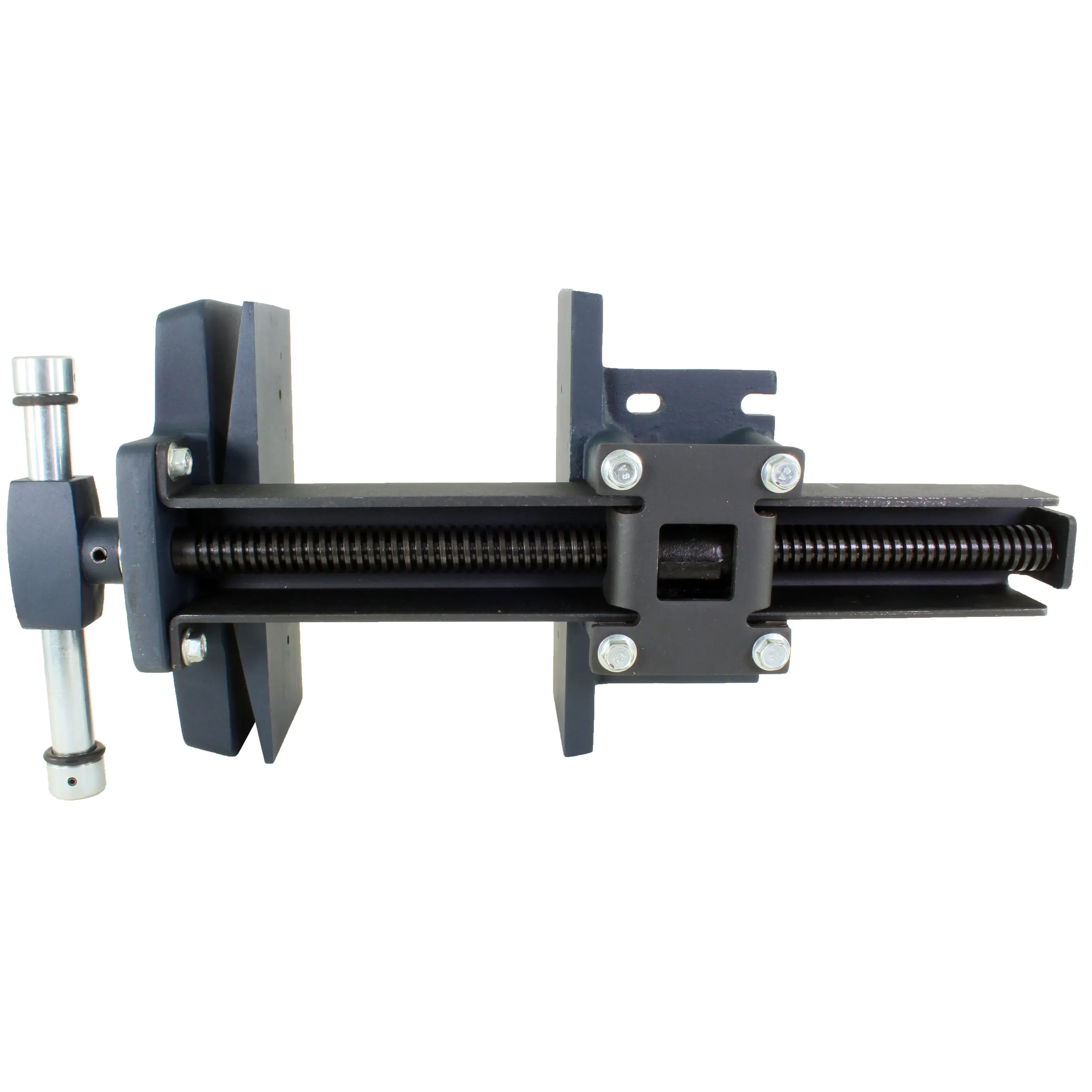

Le profil en U extrêmement robuste n’est pas seulement un élément central de cet étau unique de menuisier, mais il recouvre également la vis proprement travaillée avec un filetage trapézoïdal et la protège ainsi de la poussière, des copeaux et sciures. La clé massive de la presse est équipée de joints toriques pour amortir l’impact en position finale. La solidité est également attestée par le poids élevé.
La couleur bleu foncé mat à semi-mat, tendant vers l’anthracite, est agréable à l'œil. Rien à voir avec une laque brillante aux couleurs criardes !
Fonction d’ajustement rapide :
Comme pour d’autres constructions similaires, pour activer le mécanisme, la clé de la presse doit être tournée dans le sens inverse des aiguilles d’une montre. Après environ deux tours, la mâchoire mobile peut être tirée vers l’extérieur selon les besoins. Pour fixer la pièce à travailler, la mâchoire est poussée contre celle-ci. En tournant la clé de la presse dans le sens des aiguilles d’une montre, la pièce est finalement serrée fermement.
Pour préserver la mécanique de l’usure prématurée, la règle ici aussi est : ne serrez pas aussi fort que possible, mais seulement aussi fort que nécessaire ! Concrètement : si la pièce ne bouge plus sous charge, elle est suffisamment fixée.
Augmentation de la capacité de serrage :
Pour réaliser une plus grande capacité de serrage, la plaque pivotante est démontable. Pour ce faire, il suffit de retirer la goupille avec l’anneau de sécurité à l’avant. Ensuite, soulevez légèrement la plaque de pression, ce qui rend visible le trou pour la goupille dans le boulon de sécurité, qui rappelle un crochet d'établi rond. Avec un tournevis ou un autre outil approprié, la cheville peut être facilement retirée. Le montage est tout aussi simple, en veillant à ce que le trou soit orienté vers l’avant. La goupille trouve finalement son chemin après avoir soulevé ou abaissé et tourné la plaque pivotante.
Données techniques | |
---|---|
Largeur des mâchoires | 254 mm |
Hauteur des mâchoires | 100 mm |
Épaisseur des mors de serrage | 15 – 25 mm |
Largeur des mâchoires de protection | 254 mm |
Hauteur des mâchoires de protection | 100 mm |
Épaisseur des mâchoires de protection | 17 mm (15 mm bois, 2 mm plastique souple) |
Capacité de serrage maximale sans plaque de pression | 307 mm |
Capacité de serrage maximale sans plaque de pression, avec mâchoires de protection | 273 mm |
Capacité de serrage maximale avec plaque de pression | 225 mm |
Capacité de serrage maximale avec plaque de pression, avec mâchoires de protection | 191 mm |
Angle de pivotement de la plaque de pression | +- 9 ° |
Longueur de la clé à pince | 230 mm |
Diamètre de la clé à pince | 22/30 mm |
Longueur totale | 555 mm |
Diamètre de la broche | 24 mm |
Profil en U | 53 × 63 × 53 mm, 5 mm d'épaisseur |
Largeur des trous oblongs pour fixation à la table | 11 mm |
Épaisseur requise pour la plaque de banc | 75 mm pour un alignement affleurant en haut, sinon éventuellement caler en dessous |
Matériau | Fonte, acier, bois de hêtre, plastique souple |
Poids total | 18,8 kg |
